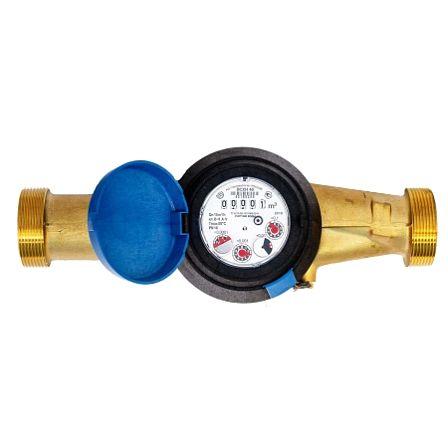

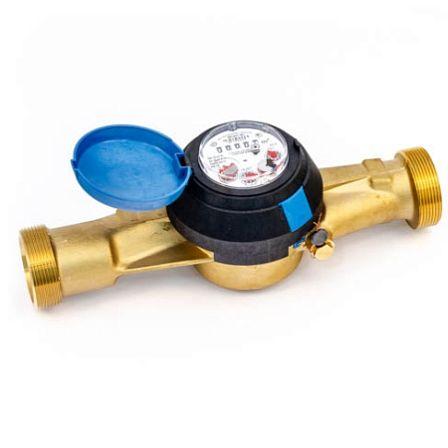

Счетчик воды ВСХН 40
АРТ: АКС-00000009011

Счетчик воды ВСХН 40

АРТ: АКС-00000009011
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Диаметр, (мм, дюйм)
40 (1 1/2)
Тепловодомер Тепловодомер Бренд Тепловодомер
18 210 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
В наличии 1 шт
  • Описание
  • Характеристики
  • Документация
Описание
Крыльчатые одноструйные сухоходные счетчики воды ВСХН-40 - предназначены для коммерческого учета расхода объема сетевой и питьевой воды в системах холодного водоснабжения. Приборы предназначены для использования на объектах со средним и большим потреблением воды и рекомендуются для установки в жилых и производственных помещениях, коттеджах, офисах и других объектах коммунального хозяйства. Счетчики данного типа имеют возможностью установки дополнительного модуля для систем диспетчеризации по радио каналу.

Счётчики воды крыльчатые сухоходные  с диаметрами условного прохода DN 40 предназначены для измерения объёма питьевой воды, отвечающей требованиям, изложенным в СанПиН 1.2.3685-21, и сетевой воды, отвечающей требованиям по качеству, изложенным в СП 124.13330.2012. Счётчики ВСХН DN  40 работает в диапазоне температур от +5 до +50 0С (холодная вода), имеет счётный механизм с роликовым и стрелочными указателями, показывающими измеренный объём в метрах кубических (м3 ) и его долях.

Устройство и работа счётчика
Принцип работы счётчика состоит в измерении числа оборотов крыльчатого преобразователя расхода, приводимого во вращение потоком воды через счётчик. Вода через входной патрубок счётчика поступает внутрь корпуса счётчика, приводит во вращение крыльчатый преобразователь расхода и через выходной патрубок попадает в трубопровод. Число оборотов крыльчатого преобразователя расхода пропорционально объёму воды прошедшему через счётчик. Вращение крыльчатого преобразователя расхода через магнитную связь передаётся на счетный механизм, преобразуется в значение измеренного объёма воды и выводится на показывающем устройстве счётчика.

Комплектность:
В комплект поставки входят:
- счётчик воды 1 шт.
- руководство по эксплуатации 1 экз.
- паспорт 1 экз.
- методика поверки (по заказу) 1 экз.
- упаковка
Присоединители для счётчиков воды DN 40 (ниппель – 2 шт., гайка накидная – 2 шт., прокладка – 2 шт.) в комплект поставки не входят.

Состав счётчика:

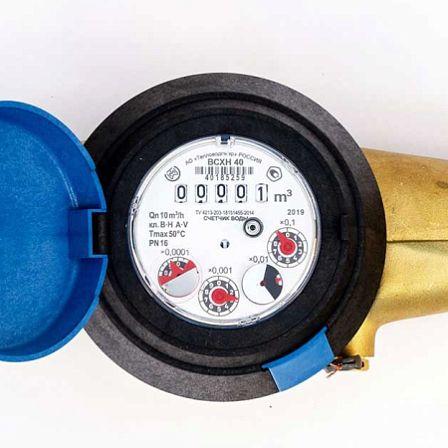

Счётчики состоят из корпуса с входным и выходным патрубками, крыльчатого преобразователя расхода и счетного механизма, расположенных в корпусе счётчика. Во входном патрубке счётчика установлен сетчатый фильтр для защиты от попадания внутрь счётчика крупных механических частиц. Счетный механизм состоит из масштабирующего редуктора с показывающим устройством, выполненным в виде стрелочных и роликовых указателей объёма. Крыльчатый преобразователь расхода и счетный механизм счётчика воды герметично отделены друг от друга.

Технические характеристики:
- Диаметр условного прохода, DN 40 Тип: крыльчатый, одноструйный, сухого типа
- Температура, °С: +5...+50
- Расход воды, м3/ч, для счетчиков холодной воды:
    - наименьший Q min Класс А / Класс В 0,3/0,2
    - переходный Qt Класс А / Класс В 1,0/0,8
    - номинальный Qn класс А и класс В 10,0
    - наибольший Qmax класс А и класс В 20
- Порог чувствительности, м3 /ч, не более 0,1
- Максимальное рабочее давление: 1,6 МПа
- Потеря давления: при максимальном расходе не превышает 0,1 МПа
- Наибольшее значение роликового указателя: 999999
- Наименьшая цена деления, м3 0,0005
- Присоединение к трубопроводу резьбовое 2”
- Габаритные размеры (Д×В×Ш), мм, не более 300×120×111
- Масса счетчиков, кг 2,8
- Средний срок службы, не менее 12 лет
- Гарантийный срок 24 месяцев
- Межповерочный интервал 6 лет
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Диаметр, (мм, дюйм)
40 (1 1/2)
Количество в упаковке
1шт
Гарантия
2 года
Цвет
Синие
Артикул
АКС-00000009011
Класс точности
B
Среда
Холодная вода
Комплектность
Без присоединителей
Монтажная длина, мм
300
Межповерочный интервал, лет
6
Наличие импульсного(герконового) выхода
Без импульсного выхода
Объём одной штуки, м³
0.00307
Вес (кг)
4.7
Длина (мм)
300
Ширина (мм)
93
Высота (мм)
110
Дата доставки в ваш город
01.04.2025
Документация
Методика проверки.pdf
424.26Кб
Руководство по эксплуатации.pdf
1.09Мб
Свидетельство об утверждении типа средств измерений.pdf
5.77Мб
