Кран шаровой неполнопроходной фланцевый с редуктором LD, КШЦФР, Ду500/400, Ру16, сталь20, 11115009162RULD000000000
АРТ: 11115009162RULD000000000
-30%

Кран шаровой неполнопроходной фланцевый с редуктором LD, КШЦФР, Ду500/400, Ру16, сталь20, 11115009162RULD000000000

АРТ: 11115009162RULD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Тип управления
Редуктор
LD LD Бренд LD
-30%
1 389 710.96 ₽
972 797.67 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

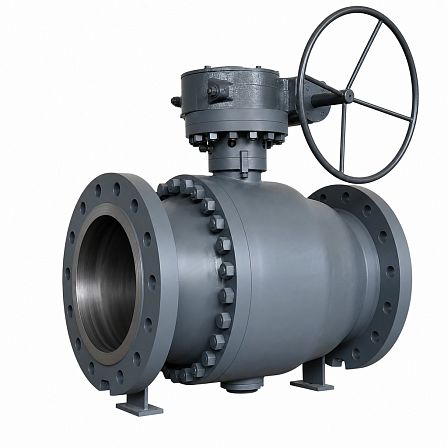

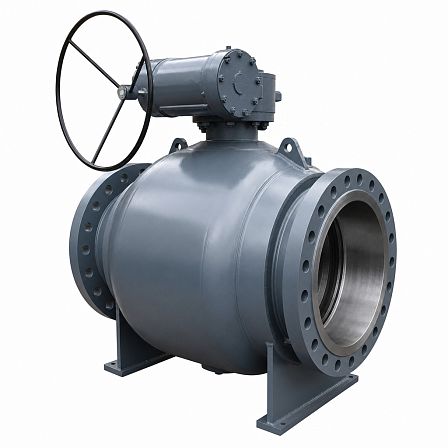

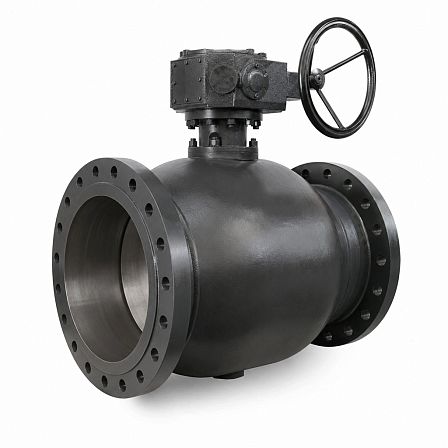

Кран шаровой LD КШЦФР, артикул 11115009162RULD000000000, — неполнопроходная запорная арматура с фланцевым присоединением и ручным управлением через редуктор. Номинальный диаметр DN 500, эффективный проход 400 мм, номинальное давление PN 1,6 МПа (Ру16); корпус и фланцы выполнены из стали 20.

Назначение
Кран предназначен для перекрытия потока рабочей среды в трубопроводе. Рабочая среда по характеристикам изделия — жидкость; в перечне совместимых сред указаны вода, водяной пар, антифризы на основе этиленгликоля, пропиленгликоль, воздух, азот, биогаз, углеводородные газы и ряд других сред при условии химической стойкости материалов крана.

Основные параметры

  • Каталожное обозначение: КШ.Ц.Ф.Р.500/400.016.Н/П.02.
  • Артикул: 11115009162RULD000000000.
  • Тип изделия: кран шаровой.
  • Номинальный диаметр: DN 500.
  • Эффективный диаметр прохода: 400 мм.
  • Тип прохода: неполный.
  • Номинальное давление: 1,6 МПа / Ру16.
  • Присоединение к трубопроводу: фланцевое.
  • Управление: ручное, с редуктором.
  • Класс герметичности: А.
  • Пропускная способность Kv: 18 500 м³/ч.

Температурные условия и ресурс
Температура рабочей среды составляет от −40 до +200 °C, температура окружающей среды — от −40 до +80 °C. Установленный ресурс — 10 000 циклов, срок службы — 30 лет, гарантия — 5 лет.

Материалы основных деталей

  • Корпус, горловина, патрубки и фланцы: сталь 20.
  • Шаровая пробка: нержавеющая сталь.
  • Шпиндель: сталь 20Х13.
  • Седло: фторопласт Ф-4К20.
  • Подшипник скольжения: фторопласт Ф-4К20, Ф-4.
  • Опорное кольцо: сталь AISI 409.
  • Пружинный блок: оцинкованная сталь 65Г.
  • Уплотнение горловины: EPDM/HNBR, VMQ, FVMQ.
  • Уплотнение седла: VMQ.

Габаритные и присоединительные размеры

  • Строительная длина L: 990 мм.
  • Высота от оси прохода H: 803 мм.
  • Габаритная высота h: 1111,5 мм.
  • Габаритная ширина b: 810 мм.
  • Наружный диаметр фланца D: 710 мм.
  • Межосевой диаметр крепежных отверстий Dм: 650 мм.
  • Диаметр крепежных отверстий: 33 мм.
  • Количество отверстий во фланце: 20 шт.
  • Масса: 594 кг.
  • Объем: 1,104 м³.

Исполнение
Изделие относится к серии LD, изготовлено в России. Кран рассчитан на применение в качестве запорного устройства с положениями «открыто» и «закрыто»; регулирование расхода рабочей среды не предусмотрено.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Тип управления
Редуктор
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Ширина, мм
810 мм
Высота, мм
1111,5 мм
Материал
Стальные
Диаметр, (мм, дюйм)
500 (20)
Давление, бар
16
Максимальная рабочая температура t max, °C
200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Нет
Гарантия
5 лет
Артикул
11115009162RULD000000000
Длина (отрезок, бухта), м
990
Объём одной штуки, м³
0.54886
Вес (кг)
549.46
Длина (мм)
990
Ширина (мм)
600
Высота (мм)
924
