Отбортовка_AISI 304/304L (1.4301/1.4307)_DN 65 (76.1x3)
АРТ: 00000011415

Отбортовка_AISI 304/304L (1.4301/1.4307)_DN 65 (76.1x3)

АРТ: 00000011415
Краткие характеристики
Все характеристики
Страна производства
КИТАЙ
Класс товара
Промышленные
Область применения
Водоснабжение
Количество в упаковке
1шт
Без бренда Без бренда Бренд Без бренда

Товар не поставляется

  • Описание
  • Характеристики
  • Документация
Описание

Отбортовка DN 65 для трубы 76,1×3 мм изготовлена из нержавеющей стали AISI 304/304L (1.4301/1.4307). Деталь применяется в составе разъёмного фланцевого соединения трубопровода; соединение с трубой выполняется сваркой.

Назначение
Отбортовка формирует упорную поверхность для свободного фланца и используется при монтаже фланцевых соединений. Конструкция позволяет соединять участки трубопровода, а также присоединять фланцевую арматуру и оборудование. Резюме: изделие предназначено для сварного присоединения к трубе с последующей установкой свободного фланца.

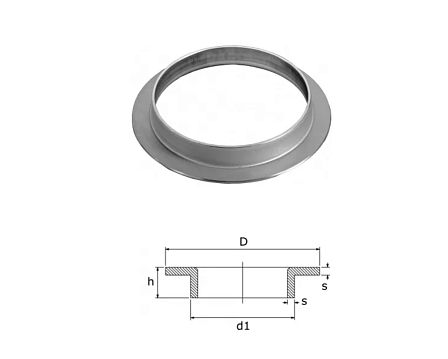

Размеры и присоединение

  • условный проход: DN 65;
  • наружный диаметр трубы: 76,1 мм;
  • толщина стенки трубы: 3 мм;
  • диаметр упорной части: 122 мм;
  • высота отбортовки: 12 мм;
  • присоединение к трубопроводу: под сварку.

Материал
Изделие выполнено из коррозионностойкой стали AISI 304/304L, соответствующей европейским маркам 1.4301/1.4307. Материал применяется для изготовления трубопроводной арматуры и соединительных элементов из нержавеющей стали. Резюме: отбортовка рассчитана на использование совместно с нержавеющими трубами и фланцевыми деталями.

Рабочее исполнение
Отбортовка относится к исполнению типа 33 и предназначена для фланцевых соединений по EN 1092-1 с номинальным давлением PN 10/PN 16. Свободный фланец устанавливается на трубу до сварки отбортовки. Резюме: деталь используется совместно с соответствующим свободным фланцем DN 65.

Основные характеристики

  • наименование: отбортовка / приварной воротник;
  • типоразмер: DN 65 (76,1×3);
  • материал: AISI 304/304L (1.4301/1.4307);
  • тип: 33;
  • стандарт фланцевого соединения: EN 1092-1;
  • номинальное давление: PN 10/PN 16;
  • масса: около 0,21 кг.
Характеристики
Страна производства
КИТАЙ
Класс товара
Промышленные
Область применения
Водоснабжение
Количество в упаковке
1шт
Гарантия
1 год
Цвет
Серые
Артикул
00000011415
Поверхность
Шлифованные стальные
Способ соединения
Сварные
Бесшовная
Нет
Марка стали
AISI 304 / AISI 304 L
Объём одной штуки, м³
0.00002
Разъёмное соединение
Нет
Диаметр мм, дюйм
65
Рабочее наименование ДУБОВОЙ
Отбортовка / приварной воротник
Вес (кг)
0.25
Длина (мм)
76
Ширина (мм)
3
Высота (мм)
76
