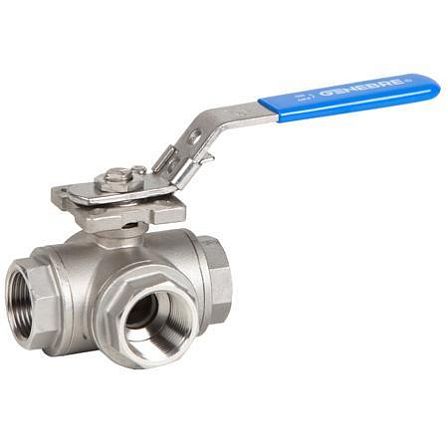

Кран шаровой трехходовой GENEBRE 2040 05 DN020 PN63, CF8M / CF8M / PTFE + 15% GF, ВР/ВР, стандартнопроходной, L-тип, рукоятка-рычаг
АРТ: 2040 05

Кран шаровой трехходовой GENEBRE 2040 05 DN020 PN63, CF8M / CF8M / PTFE + 15% GF, ВР/ВР, стандартнопроходной, L-тип, рукоятка-рычаг

АРТ: 2040 05
Краткие характеристики
Все характеристики
Страна производства
ИСПАНИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Теплоснабжение
Тип
L-образный

Товар не поставляется

Описание

Кран шаровой трехходовой GENEBRE 2040 05 — запорное устройство с L-образным каналом шара, редуцированным проходом DN020 и внутренней резьбой 3/4. Корпус и шар выполнены из нержавеющей стали CF8M, седла шара — из PTFE с 15% стекловолокна. Номинальное давление PN63, ручное управление рычагом с фиксатором.

Конструкция и назначение. Кран относится к серии GENEBRE 2040 и имеет трехходовую схему с L-образной конфигурацией прохода. Поворот рукоятки на 90° изменяет соединение между портами; конструкция предназначена для переключения или распределения потока в трубопроводе. Проход крана стандартный, уменьшенного сечения.

Присоединение и проходное сечение. Исполнение 2040 05 рассчитано на присоединительный размер 3/4 с внутренней трубной резьбой ВР/ВР по ISO 7-1 / EN 10226-1. Номинальный диаметр DN020; фактический диаметр редуцированного прохода составляет 15 мм.

Материалы основных деталей. Корпус, крышка и шар изготовлены из коррозионностойкой литой стали 1.4408 / CF8M, соответствующей AISI 316. Шток выполнен из нержавеющей стали AISI 316. Четыре седла шара изготовлены из PTFE + 15% GF; уплотнение штока — PTFE, уплотнительное кольцо штока — FKM (Viton).

Рабочие параметры. Номинальное давление крана — PN63, максимальное рабочее давление — до 63 бар. Диапазон рабочей температуры составляет от −25 до +180 °C. Применимость по давлению и температуре должна определяться с учетом характеристик рабочей среды и условий эксплуатации.

Управление и монтаж привода. Кран управляется вручную рычажной рукояткой из нержавеющей стали с виниловой накладкой. Рукоятка оснащена устройством блокировки. Предусмотрена площадка для прямого монтажа привода по ISO 5211; для исполнения 2040 05 используются размеры присоединения F04/F05.

Конструктивные особенности. Шток выполнен с защитой от выброса давлением. Антистатическое устройство обеспечивает электрическую непрерывность между шаром, штоком и корпусом. Корпус и крышка имеют дробеструйную обработку и травление поверхности.

Габаритные и монтажные размеры.

  • Присоединительный размер: 3/4;
  • Номинальный диаметр: DN020;
  • Диаметр прохода: 15 мм;
  • Строительная длина L: 85 мм;
  • Размер H: 41 мм;
  • Размер H1: 72 мм;
  • Длина рукоятки W: 161 мм;
  • Размер F: 42 мм;
  • Квадрат штока: 11 × 11 мм;
  • Масса: около 0,994 кг;
  • Максимальный крутящий момент управления: 9 Н·м.
Характеристики
Страна производства
ИСПАНИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Теплоснабжение
Тип
L-образный
Тип управления
Ручка - рычаг
Проход
Стандартнопроходной (неполнопроходной)
Материал
Нержавеющие
Диаметр, (мм, дюйм)
20 (3/4)
Давление, бар
63
Максимальная рабочая температура t max, °C
+180
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет
Цвет
Синие
Артикул
2040 05
Длина (отрезок, бухта), м
85
Объём одной штуки, м³
0.00099
Вес (кг)
1.1
Длина (мм)
189
Ширина (мм)
56
Высота (мм)
92
