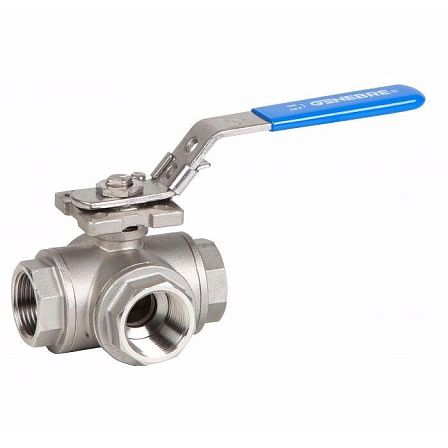

Кран шаровой трехходовой GENEBRE 2040 08 DN040 PN63, CF8M / CF8M / PTFE + 15% GF, ВР/ВР, стандартнопроходной, L-тип, рукоятка-рычаг
АРТ: 2040 08

Кран шаровой трехходовой GENEBRE 2040 08 DN040 PN63, CF8M / CF8M / PTFE + 15% GF, ВР/ВР, стандартнопроходной, L-тип, рукоятка-рычаг

АРТ: 2040 08
Краткие характеристики
Все характеристики
Страна производства
ИСПАНИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Теплоснабжение
Тип
L-образный

Товар не поставляется

Описание

Трехходовой шаровой кран GENEBRE 2040 08 — резьбовая арматура с L-образным каналом шара для переключения потока между двумя направлениями. Исполнение: присоединение 1 1/2 (DN040), редуцированный проход 32 мм, номинальное давление PN63, корпус и шар из нержавеющей стали CF8M (AISI 316), седла PTFE с 15% стекловолокна, ручное управление рычагом.

Конструкция и назначение

Кран относится к трехходовым шаровым кранам стандартного (редуцированного) прохода. L-образная конфигурация канала шара обеспечивает соединение общего патрубка с одним из двух боковых патрубков в зависимости от положения рукоятки. Изделие применяется в трубопроводных системах для распределения или переключения потока рабочей среды.

Присоединение

Артикул 2040 08 соответствует присоединительному размеру 1 1/2 и условному диаметру DN040. Кран имеет внутреннюю трубную резьбу на трех патрубках; резьбовое соединение выполнено по ISO 7-1 / EN 10226-1 (BSPT). Номинальный диаметр проходного отверстия составляет 32 мм.

Материалы основных деталей

  • корпус, крышка, шар и шток — нержавеющая литая сталь CF8M, эквивалент AISI 316 / 1.4408;
  • седла шара — PTFE с 15% стекловолокна;
  • уплотнение штока — PTFE;
  • уплотнительное кольцо штока — FKM (Viton);
  • упорная шайба штока — PTFE.

Применение нержавеющей стали и фторопластовых уплотнений определяет состав материалов проточной и уплотнительной частей крана.

Рабочие параметры

Максимальное рабочее давление крана — PN63, или 63 бар. Диапазон рабочей температуры составляет от −25 °C до +180 °C. Параметры относятся к исполнению GENEBRE серии 2040 с уплотнениями PTFE + 15% GF и FKM.

Управление и конструктивные особенности

Управление выполняется ручной рукояткой-рычагом с системой фиксации положения. Конструкция включает антистатическое соединение «шар–шток–корпус», шток с защитой от выталкивания и площадку для прямого монтажа привода по ISO 5211.

Габаритные данные

  • присоединительный размер — 1 1/2;
  • проходное отверстие P — 32 мм;
  • строительная длина L — 131 мм;
  • высота A — 96 мм;
  • размер B — 106,5 мм;
  • длина рукоятки M — 203 мм;
  • масса — 3,773 кг.

Указанные размеры относятся к исполнению GENEBRE 2040 08 с L-образным проходом.

Характеристики
Страна производства
ИСПАНИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Теплоснабжение
Тип
L-образный
Тип управления
Ручка - рычаг
Проход
Стандартнопроходной (неполнопроходной)
Материал
Нержавеющие
Диаметр, (мм, дюйм)
40 (1 1/2)
Давление, бар
63
Максимальная рабочая температура t max, °C
+180
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет
Цвет
Серые
Артикул
2040 08
Объём одной штуки, м³
0.00322
Вес (кг)
3.88
Длина (мм)
287
Ширина (мм)
89
Высота (мм)
126
