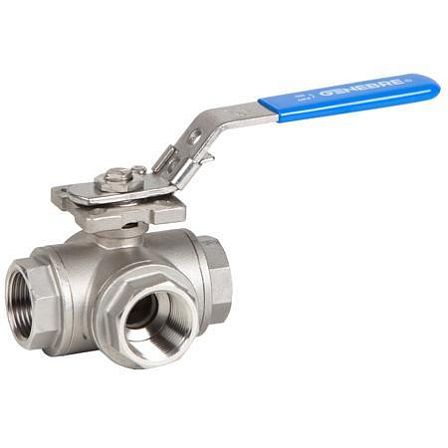

Кран шаровой трехходовой GENEBRE 2040 09 DN050 PN63, CF8M / CF8M / PTFE + 15% GF, ВР/ВР, стандартнопроходной, L-тип, рукоятка-рычаг
АРТ: 2040 09

Кран шаровой трехходовой GENEBRE 2040 09 DN050 PN63, CF8M / CF8M / PTFE + 15% GF, ВР/ВР, стандартнопроходной, L-тип, рукоятка-рычаг

АРТ: 2040 09
Краткие характеристики
Все характеристики
Страна производства
ИСПАНИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Теплоснабжение
Тип
L-образный

Товар не поставляется

Описание

Кран шаровой трехходовой GENEBRE 2040 09 — резьбовой кран с L-образным каналом шара для переключения потока между двумя направлениями. Присоединение ВР/ВР 2 (DN050), номинальное давление PN63, корпус и шар из нержавеющей стали CF8M, седла из PTFE с 15% стекловолокна.

Конструкция и назначение
Модель 2040 09 относится к трехходовым шаровым кранам с L-портом. L-образный канал внутри шара соединяет общий патрубок с одним из двух боковых патрубков при повороте рукоятки на 90°. Конструкция предназначена для переключения направления потока; одновременное соединение трех патрубков не предусмотрено.

Проход и присоединение
Кран имеет внутреннюю резьбу с обеих сторон — ВР/ВР. Резьбовые окончания выполнены по ISO 7-1 / EN 10226-1; для исполнения 2040 применяется трубная резьба BSPT. Присоединительный размер — 2 (DN050). Серия является стандартнопроходной по обозначению поставки, при этом фактический диаметр проходного канала составляет 40 мм.

Материалы основных деталей

  • корпус и крышка — литая нержавеющая сталь 1.4408 / CF8M;
  • шар — нержавеющая сталь 1.4408 / CF8M;
  • шток — нержавеющая сталь AISI 316;
  • седла шара — PTFE + 15% стекловолокна;
  • уплотнения корпуса и штока — PTFE;
  • уплотнительное кольцо штока — FKM (Viton);
  • рукоятка-рычаг и элементы фиксации — нержавеющая сталь AISI 304.

Рабочие параметры
Номинальное давление крана — PN63, максимальное рабочее давление — до 63 бар. Рабочий диапазон температуры составляет от −25 до +180 °C. Значения допустимого давления зависят от температуры рабочей среды.

Управление и защитные элементы
Управление выполняется ручной рукояткой-рычагом. Рукоятка оснащена системой блокировки. Шток выполнен в невыбиваемом исполнении, а антистатическое устройство обеспечивает электрическую непрерывность между шаром, штоком и корпусом.

Монтаж и габариты
Конструкция предусматривает прямую установку привода по стандарту ISO 5211. Для размера 2 предусмотрена монтажная площадка ISO 5211 F05/F07. Габаритная длина крана — 158 мм, высота корпуса — 107 мм, высота до верхней точки — 71 мм, длина рукоятки — 203 мм. Масса изделия — около 6,45 кг.

Характеристики
Страна производства
ИСПАНИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Теплоснабжение
Тип
L-образный
Тип управления
Ручка - рычаг
Проход
Стандартнопроходной (неполнопроходной)
Материал
Нержавеющие
Диаметр, (мм, дюйм)
50 (2)
Давление, бар
63
Максимальная рабочая температура t max, °C
+180
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет
Цвет
Серые
Артикул
2040 09
Объём одной штуки, м³
0.00452
Вес (кг)
7
Длина (мм)
302
Ширина (мм)
107
Высота (мм)
140
