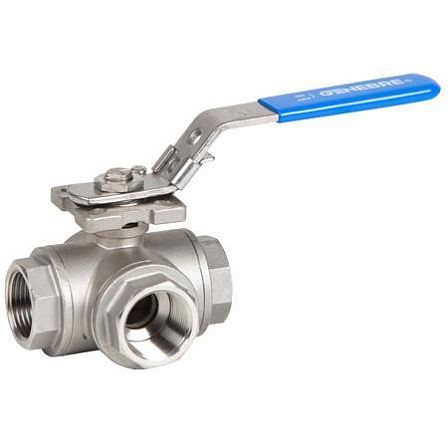

Кран шаровой трехходовой GENEBRE 2040 10 DN065 PN63, CF8M / CF8M / PTFE + 15% GF, ВР/ВР, стандартнопроходной, L-тип, рукоятка-рычаг
АРТ: 2040 10

Кран шаровой трехходовой GENEBRE 2040 10 DN065 PN63, CF8M / CF8M / PTFE + 15% GF, ВР/ВР, стандартнопроходной, L-тип, рукоятка-рычаг

АРТ: 2040 10
Краткие характеристики
Все характеристики
Страна производства
ИСПАНИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Теплоснабжение
Размер ячейки, мм
2

Товар не поставляется

Описание

Кран шаровой трехходовой GENEBRE 2040 10 — запорный кран с L-образным каналом шара, предназначенный для переключения потока между двумя направлениями. Исполнение DN065 (2 1/2), PN63, с внутренней трубной резьбой на трех присоединениях, корпусом и крышкой из нержавеющей стали CF8M, седлами из PTFE с 15% стекловолокна и ручным рычагом.

Конструкция и назначение

Модель GENEBRE 2040 относится к трехходовым шаровым кранам уменьшенного прохода. Шар с L-образным отверстием соединяет общий патрубок с одним из двух боковых патрубков, обеспечивая переключение направления движения рабочей среды. Конструкция не предназначена для одновременного соединения всех трех каналов.

Материалы основных деталей

  • Корпус и крышка: нержавеющая литая сталь CF8M, эквивалент AISI 316 / 1.4408.
  • Шар: нержавеющая сталь AISI 316.
  • Седла шара: PTFE с добавлением 15% стекловолокна.
  • Уплотнения корпуса и штока: PTFE.
  • Уплотнительное кольцо штока: FKM (Viton).

Присоединение

Кран имеет три присоединения с внутренней резьбой. Резьба выполнена по ISO 7-1 / EN 10226-1. Номинальный размер присоединения — 2 1/2 (DN065).

Рабочие параметры

  • Номинальное давление: PN63.
  • Рабочая температура: от -25 °C до +180 °C.
  • Тип прохода: стандартный, уменьшенный относительно условного диаметра трубопровода.

Управление и монтаж

Управление выполняется ручным рычагом с фиксирующим устройством. Шток выполнен с защитой от выброса, предусмотрено антистатическое соединение между корпусом, шаром и штоком. Кран имеет площадку прямого монтажа привода по ISO 5211; при необходимости ручной рычаг может быть заменен приводом.

Габаритные и массовые характеристики

  • Размер: 2 1/2 / DN065.
  • Диаметр проходного канала P: 49 мм.
  • Высота A: 135 мм.
  • Размер B: 145 мм.
  • Строительная длина L: 178 мм.
  • Длина рычага M: 254 мм.
  • Масса: 8,95 кг.
Характеристики
Страна производства
ИСПАНИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Теплоснабжение
Размер ячейки, мм
2
Высота, мм
135 мм
Тип
L-образный
Тип управления
Ручка - рычаг
Проход
Стандартнопроходной (неполнопроходной)
Материал
Нержавеющие
Диаметр, (мм, дюйм)
65 (2 1/2)
Давление, бар
63
Максимальная рабочая температура t max, °C
+180
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет
Цвет
Серые
Артикул
2040 10
Длина (отрезок, бухта), м
178
Объём одной штуки, м³
0.00669
Вес (кг)
8.95
Длина (мм)
343
Ширина (мм)
118
Высота (мм)
164
