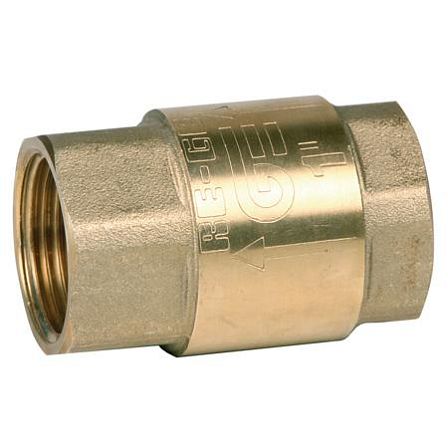

Клапан обратный пружинный GENEBRE 3121 11 DN080 PN12, корпус - латунь, клапан - латунь + NBR, ВР/ВР
- Описание
- Характеристики
- Документация Аналогичные товары
Обратный пружинный клапан GENEBRE 3121 11 предназначен для предотвращения обратного потока рабочей среды в трубопроводе. Модель имеет условный проход DN80, номинальное давление PN12, внутреннюю резьбу 3 BSPP с обеих сторон, латунный корпус и латунный запорный диск с уплотнением NBR.
Назначение и принцип работы
Клапан относится к обратной трубопроводной арматуре пружинного типа. При движении среды в заданном направлении запорный диск открывается, а при падении давления или возникновении обратного потока пружина возвращает диск в седло. Устройство применяется для защиты трубопроводов и оборудования от изменения направления потока.
Конструкция
- Монокорпусная конструкция из латуни.
- Запорный диск из латуни.
- Уплотнение диска — NBR.
- Пружина из нержавеющей стали AISI 304.
- Присоединения с внутренней трубной резьбой с двух сторон.
Присоединение
Исполнение ВР/ВР предусматривает внутреннюю резьбу на входе и выходе. Размер резьбы — 3 G; тип резьбы — BSPP по ISO 228/1. Клапан устанавливается в резьбовой участок трубопровода.
Рабочие параметры
- Условный проход: DN80.
- Фактический проход по таблице производителя: 79 мм.
- Номинальное давление: PN12, до 12 бар.
- Максимальная рабочая температура: до +90 °C.
- Минимальное давление открытия: 0,04 бар.
- Монтажное положение: горизонтальное, вертикальное или наклонное.
Габариты и масса
- Размер присоединения: 3 G.
- Наружный диаметр корпуса ØA: 124 мм.
- Строительная длина C: 113 мм.
- Размер D: 23 мм.
- Масса: 2,348 кг.
Материалы
Корпус и запорный диск выполнены из латуни. Герметизация обеспечивается уплотнением NBR, вулканизированным на диске. Пружина изготовлена из нержавеющей стали. Сочетание материалов соответствует исполнению клапана для систем водоснабжения и гидравлических трубопроводов.
