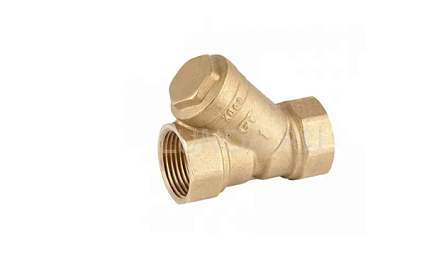

Фильтр сетчатый GENEBRE 3302 09 DN050 PN16, корпус - латунь, сетка - AISI 304, ячейка - 0,5 мм, ВР/ВР
АРТ: 3302 09

Фильтр сетчатый GENEBRE 3302 09 DN050 PN16, корпус - латунь, сетка - AISI 304, ячейка - 0,5 мм, ВР/ВР

АРТ: 3302 09
Краткие характеристики
Все характеристики
Страна производства
ИСПАНИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип
Косой

Товар не поставляется

Описание

Сетчатый фильтр GENEBRE 3302 09 предназначен для механической очистки рабочей среды от твердых примесей в трубопроводах. Модель имеет Y-образный латунный корпус, внутреннюю резьбу BSPP 2″ с обеих сторон, номинальный диаметр DN50, номинальное давление PN16 и сетку AISI 304 с размером ячейки 0,5 мм.

Назначение и конструкция
Фильтр устанавливается в трубопроводную систему для задержания механических загрязнений размером от 0,5 мм. Конструкция Y-образного типа включает корпус с резьбовыми присоединениями, фильтрующий элемент и крышку для доступа к сетке при обслуживании. Проходное сечение выполнено полнопроходным.

Материалы деталей

  • Корпус — латунь CW617N.
  • Крышка — латунь.
  • Фильтрующая сетка — нержавеющая сталь AISI 304.
  • Уплотнительное кольцо крышки — NBR.

Латунный корпус рассчитан на резьбовое подключение, а сетка из AISI 304 выполняет фильтрацию твердых частиц.

Присоединение
Исполнение ВР/ВР: внутренняя резьба с обеих сторон корпуса. Резьба трубная цилиндрическая BSPP, соответствует ISO 228/1. Присоединительный размер — 2″, номинальный диаметр — DN50.

Рабочие параметры

  • Номинальное давление — PN16, до 16 бар.
  • Рабочая температура — от −20 до +100 °C.
  • Размер ячейки сетки — 500 мкм (0,5 мм).

Для исполнения 3302 09 размер фильтрующей ячейки составляет 0,5 мм; указанное давление относится к классу PN16.

Габаритные характеристики

  • Строительная длина L — 125 мм.
  • Высота H — 89 мм.
  • Размер t — 18 мм.
  • Размер C — 46,5 мм.
  • Масса — 1,15 кг.

Габаритные размеры приведены для фильтра GENEBRE 3302 09 с присоединением 2″.

Характеристики
Страна производства
ИСПАНИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип
Косой
Размер ячейки, мм
0.5
Самопромывной
Нет
Дренажный кран
Нет
С манометром
Нет
Магнитная вставка
Нет
Материал
Латунные
Диаметр, (мм, дюйм)
50 (2)
Давление, бар
16
Максимальная рабочая температура t max, °C
+140
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Нет
Гарантия
1 год
Цвет
Желтые
Артикул
3302 09
Объём одной штуки, м³
0.00075
Вес (кг)
1.4
Длина (мм)
125
Ширина (мм)
50
Высота (мм)
120
