Компенсатор антивибрационный GENEBRE 2831 14 DN150 PN10, корпус - EPDM + Nylon, фланец - оцинкованная углеродистая сталь, Ф/Ф
- Описание
- Характеристики
- Документация Аналогичные товары

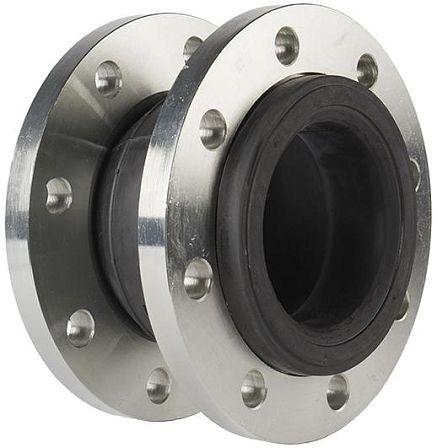

Антивибрационный компенсатор GENEBRE 2831 14 — фланцевый резиновый компенсатор для трубопроводов DN150 с присоединением Ф/Ф и номинальным давлением PN10. Корпус изготовлен из EPDM с нейлоновым армированием, фланцы и внутреннее кольцо — из оцинкованной углеродистой стали.
Конструкция и назначение
Компенсатор серии 2831 выполнен в виде одноволнового эластичного элемента с фланцевыми окончаниями. Предназначен для снижения передачи вибраций и шума, а также для компенсации температурных удлинений и смещений трубопровода. Монтаж выполняется между ответными фланцами трубопроводной системы.
Материалы
- Корпус: EPDM + Nylon.
- Фланцы: углеродистая сталь с цинковым покрытием.
- Внутреннее кольцо: углеродистая сталь с цинковым покрытием.
Эластомерный корпус обеспечивает гибкость компенсатора, а стальные фланцы предназначены для болтового соединения с трубопроводом.
Присоединение и рабочие параметры
- Артикул: 2831 14.
- Номинальный диаметр: DN150.
- Размер: 6.
- Номинальное давление: PN10.
- Тип присоединения: фланцевый, Ф/Ф.
- Стандарт фланцевого присоединения: DIN / EN 1092 PN10.
- Максимальное рабочее давление: 10 бар.
- Рабочая температура: от −10 до +105 °C.
Компенсатор рассчитан на установку в трубопроводах с фланцами PN10 в указанном диапазоне давления и температуры.
Компенсируемые перемещения
- Осевое сжатие: до 20 мм.
- Осевое растяжение: до 12 мм.
- Боковое смещение: до 15 мм.
- Угловое отклонение: до 10°.
Допустимые перемещения должны учитываться при проектировании системы, размещении неподвижных опор и направляющих трубопровода.
Габаритные размеры
- Наружный диаметр фланца ØA: 285 мм.
- Диаметр расположения крепежных отверстий ØB: 240 мм.
- Условный проход ØC: 152 мм.
- Наружный диаметр корпуса ØD: 209 мм.
- Крепежные отверстия: 8 × Ø23 мм.
- Монтажная длина L: 185 мм.
- Толщина фланца E: 22 мм.
- Масса: 12,85 кг.
Особенности монтажа
Компенсатор является двунаправленным и может устанавливаться в любом положении. Уплотнительные прокладки между его эластомерными торцами и ответными фланцами не требуются. Болты следует затягивать крест-накрест, равномерно и постепенно; для размера 6 рекомендованный максимальный момент затяжки составляет 60 Н·м.
Условия эксплуатации
Не допускается окрашивание или смазывание эластомерного корпуса. Перед монтажом необходимо очистить трубопровод от сварочных частиц и загрязнений, способных повредить EPDM. Для снижения вибрации насосного оборудования компенсатор рекомендуется размещать на расстоянии примерно 1–1,5 условного диаметра трубопровода от насоса.
