Компенсатор антивибрационный GENEBRE 2831 24 DN400 PN10, корпус - EPDM + Nylon, фланец - оцинкованная углеродистая сталь, Ф/Ф
- Описание
- Характеристики
- Документация Аналогичные товары

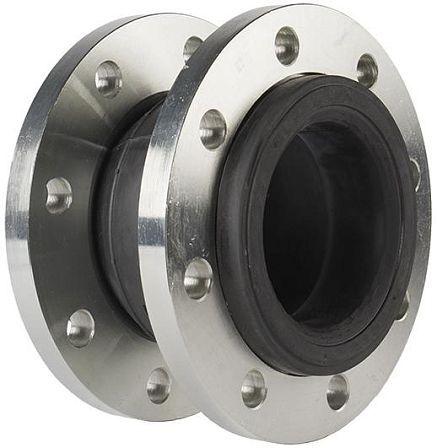

Компенсатор антивибрационный GENEBRE 2831 24 — резиновый одноволновой компенсатор с фланцевым присоединением Ф/Ф для трубопроводов DN400 и номинального давления PN10. Корпус выполнен из EPDM с армированием нейлоном, фланцы и прижимные кольца — из оцинкованной углеродистой стали.
Назначение
Компенсатор предназначен для снижения передачи вибраций и шума по трубопроводу, а также для компенсации температурных удлинений, сжатий, боковых смещений и угловых отклонений трубопроводной линии. Исполнение — с одной рабочей волной.
Конструкция и материалы
- Корпус: EPDM, армированный нейлоном.
- Прижимные кольца: углеродистая сталь с цинковым покрытием.
- Фланцы: углеродистая сталь с цинковым покрытием.
- Присоединение: фланцевое, Ф/Ф.
- Стандарт фланцевого присоединения: DIN 2501 / PN10.
Эластомерный корпус воспринимает рабочие перемещения трубопровода, а стальные фланцы обеспечивают присоединение к ответным фланцам PN10.
Основные технические характеристики
- Серия / артикул производителя: GENEBRE 2831 24.
- Номинальный диаметр: DN400.
- Условное давление: PN10.
- Максимальное рабочее давление: 10 бар.
- Рабочая температура: от −10 °C до +105 °C.
- Максимальный вакуум: 400 мм рт. ст.
- Тип сильфона: одноволновой.
Компенсатор рассчитан на эксплуатацию в пределах указанных значений давления, температуры и разрежения.
Допустимые перемещения для DN400
- Осевое сжатие: до 28 мм.
- Осевое растяжение: до 16 мм.
- Угловое отклонение: до 10°.
- Боковое смещение: до 25 мм.
Указанные значения относятся к одному компенсатору и должны учитываться при проектировании неподвижных опор и направляющих трубопровода.
Присоединительные размеры
- Наружный диаметр фланца A: 565 мм.
- Диаметр расположения крепежных отверстий B: 515 мм.
- Проходной диаметр C: 372 мм.
- Диаметр уплотнительной части D: 472 мм.
- Крепежные отверстия: 16 × Ø28 мм.
- Монтажная длина L: 265 мм.
- Толщина фланца E: 26 мм.
- Масса: 44,4 кг.
Присоединительные размеры соответствуют исполнению DN400 PN10 и предусматривают установку между ответными фланцами трубопровода.
Особенности монтажа
Компенсатор устанавливается между фланцами трубопровода. Для корректной работы необходимо обеспечить соосность труб, предусмотреть неподвижные опоры и направляющие, а также исключить передачу на компенсатор нагрузок от веса трубопровода и оборудования.
