Главная \ Запорно - регулирующая арматура \ Компенсаторы \ Вибро-компенсатор (резиновый) \ Компенсатор антивибрационный GENEBRE 2831 28 DN500 PN10, корпус - EPDM + Nylon, фланец - оцинкованная углеродистая сталь, Ф/Ф
-30%

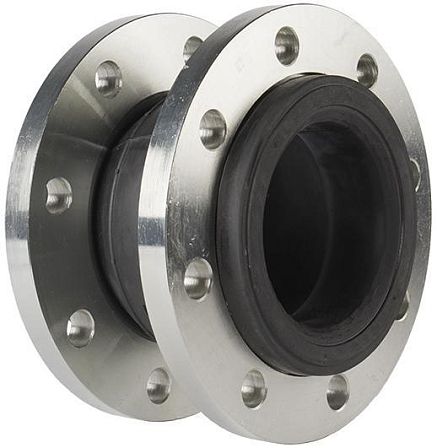

Компенсатор антивибрационный GENEBRE 2831 28 DN500 PN10, корпус - EPDM + Nylon, фланец - оцинкованная углеродистая сталь, Ф/Ф
АРТ: 2831 28
-30%

Компенсатор антивибрационный GENEBRE 2831 28 DN500 PN10, корпус - EPDM + Nylon, фланец - оцинкованная углеродистая сталь, Ф/Ф

АРТ: 2831 28
Краткие характеристики
Все характеристики
Страна производства
ИСПАНИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Материал фланцев
Стальные
GENEBRE GENEBRE Бренд GENEBRE

Товар не поставляется

Описание

Компенсатор антивибрационный GENEBRE 2831 28 — резиновый фланцевый компенсатор для трубопроводов DN 500 с присоединением EN 1092 PN10. Корпус выполнен из EPDM с нейлоновым армированием, фланцы и внутренние кольца — из оцинкованной углеродистой стали. Изделие предназначено для снижения вибраций и шума, а также компенсации температурных и монтажных перемещений трубопровода.

Конструкция и материалы

Компенсатор имеет одноволновую эластомерную часть. Корпус изготовлен из EPDM + Nylon. Фланцы и усиливающие кольца изготовлены из углеродистой стали с цинковым покрытием. Исполнение Ф/Ф предусматривает монтаж между ответными фланцами трубопровода.

Назначение

Изделие применяется для поглощения вибраций и снижения передачи шума по трубопроводной системе. Конструкция допускает осевое сжатие и растяжение, угловое отклонение и боковое смещение в пределах, установленных для данной модели.

Основные технические характеристики

  • Артикул: 2831 28.
  • Серия: GENEBRE 2831.
  • Номинальный диаметр: DN 500.
  • Присоединительный размер: 20.
  • Номинальное давление: PN 10.
  • Тип присоединения: фланцевый, EN 1092 PN10.
  • Максимальное рабочее давление: 10 бар.
  • Рабочая температура: от −10 °C до +105 °C.
  • Давление разрушения: 30 бар.
  • Максимально допустимый вакуум: 400 мбар.

Параметры соответствуют исполнению DN 500, рассчитанному на работу в системах с фланцами PN10.

Монтажные размеры

  • Наружный диаметр фланца: 670 мм.
  • Диаметр расположения крепежных отверстий: 620 мм.
  • Количество и диаметр отверстий: 20 × 28 мм.
  • Строительная длина: 265 мм.
  • Масса: 59,0 кг.

Размеры рассчитаны для фланцевого монтажа компенсатора DN 500 в трубопроводе PN10.

Допустимые перемещения

  • Осевое сжатие: до 28 мм.
  • Осевое растяжение: до 16 мм.
  • Угловое отклонение: до 10°.
  • Боковое смещение: до 25 мм.

Допустимые перемещения должны учитываться при проектировании опор, неподвижных точек и направляющих трубопровода.

Особенности установки

Компенсатор является двунаправленным и может устанавливаться в любом положении. Монтаж выполняют между плоскими фланцами; дополнительные прокладки между эластомерным торцом компенсатора и ответным фланцем не требуются. Затяжку крепежа следует выполнять равномерно, крест-накрест. Для типоразмера 20 рекомендуемый максимальный момент затяжки болтов составляет 100 Н·м.

Характеристики
Страна производства
ИСПАНИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Материал фланцев
Стальные
Материал эластичной части
EPDM
Ограничитель хода
Нет
Допустимое угловое смещение, °С
15
Допустимое осевое растяжение, мм
до 16 мм
Допустимое осевое сжатие, мм
до 28 мм
Диаметр, (мм, дюйм)
500 (20)
Давление, бар
10
Присоединение
Фланцы
Количество в упаковке
1шт
Гарантия
1 год
Цвет
Черные
Артикул
2831 28
Объём одной штуки, м³
0.04354
Вес (кг)
88.65
Длина (мм)
265
Ширина (мм)
620
Высота (мм)
265
Дата доставки в ваш город
Документация
Каталог GENEBRE
10.38Мб
Экспертное заключение Genebre Арматура промышленная трубопроводнаяи (Испания).pdf
1.05Мб
Паспорт_компенсаторы.pdf
229.08Кб
