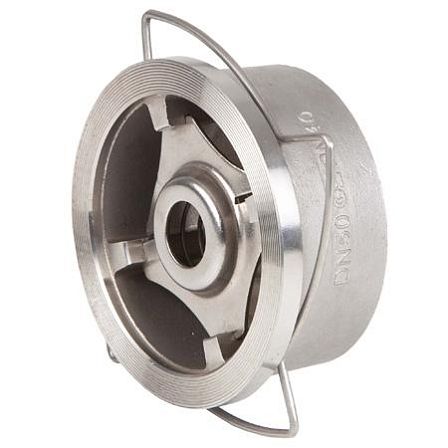

Клапан обратный тарельчатый GENEBRE 2415 13 DN125 PN25, корпус - CF8M, диск - CF8М, М/Ф
АРТ: 2415 13

Клапан обратный тарельчатый GENEBRE 2415 13 DN125 PN25, корпус - CF8M, диск - CF8М, М/Ф

АРТ: 2415 13
Краткие характеристики
Все характеристики
Страна производства
ИСПАНИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление
Тип
Пружинный

Товар не поставляется

Описание

Клапан обратный тарельчатый GENEBRE 2415 13 — межфланцевый пружинный клапан с одним диском для трубопроводов DN125. Исполнение рассчитано на номинальное давление PN25; корпус и диск изготовлены из нержавеющей стали CF8M (1.4408/AISI 316).

Назначение и принцип работы

Клапан предназначен для пропуска рабочей среды в одном направлении и автоматического перекрытия проходного сечения при возникновении обратного потока. Запорный диск подпружинен; конструкция относится к обратным клапанам прямого действия с осевым перемещением диска.

Основные параметры

  • Артикул: 2415 13.
  • Серия: GENEBRE 2415.
  • Номинальный диаметр: DN125 (5).
  • Номинальное давление: PN25, до 25 бар.
  • Тип: тарельчатый, однодисковый, пружинный.
  • Тип присоединения: межфланцевый (wafer).
  • Рабочая температура: от −20 °C до +240 °C.

Материалы конструкции

  • Корпус: нержавеющая литая сталь 1.4408 / CF8M.
  • Диск: нержавеющая сталь 1.4408 / CF8M.
  • Пружина и опора пружины: нержавеющая сталь AISI 316.
  • Центрирующее кольцо: нержавеющая сталь.

Контактирующие с потоком основные элементы выполнены из коррозионностойкой стали; диск имеет полированную поверхность.

Монтаж

Клапан устанавливается между фланцами по EN 1092 PN10/16/25/40, а также между фланцами ANSI Class 150/300. Конструкция предусматривает центрирующее кольцо. Допускается монтаж на трубопроводах с горизонтальным, вертикальным или наклонным направлением потока.

Габаритные характеристики

  • Монтажная длина L: 90 мм.
  • Наружный размер D: 187 мм.
  • Размер A: 177 мм.
  • Размер B: 118 мм.
  • Размер C: 169 мм.
  • Масса: 5,5 кг.

Гидравлические данные

Коэффициент пропускной способности Kv для DN125 составляет 192 м³/ч при перепаде давления 1 бар на клапане. Давление начала открытия для типоразмеров DN125–DN200 составляет 30–36 мбар.

Характеристики
Страна производства
ИСПАНИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление
Тип
Пружинный
Установка
Универсальная
Уплотнение
Металл по металлу
Материал
Нержавеющие
Диаметр, (мм, дюйм)
125 (5)
Давление, бар
25
Максимальная рабочая температура t max, °C
+240
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Нет
Гарантия
1 год
Цвет
Серые
Артикул
2415 13
Длина (отрезок, бухта), м
90
Объём одной штуки, м³
0.00298
Вес (кг)
5.5
Длина (мм)
90
Ширина (мм)
177
Высота (мм)
187
