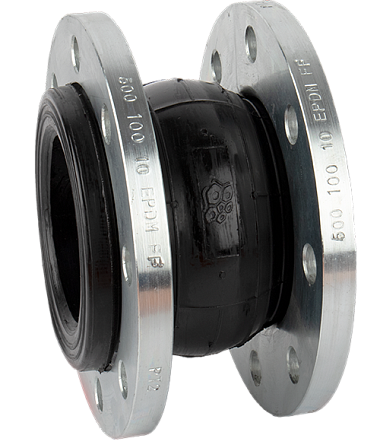

Компенсатор антивибрационный РАШВОРК 500-0040-10, DN040, PN10, корпус - EPDM+Nylon, фланец - оцинкованная угл.сталь, Ф/Ф
- Описание
- Характеристики
- Документация Аналогичные товары
Антивибрационный компенсатор РАШВОРК 500-0040-10-EPDM-FF — фланцевое резиновое изделие для трубопроводов DN 40 с номинальным давлением PN 10. Корпус выполнен из EPDM с нейлоновым кордом, фланцы — из оцинкованной углеродистой стали; компенсатор применяется для снижения передачи вибрации и шума, а также компенсации рабочих перемещений трубопровода.
Назначение
Компенсатор предназначен для установки в системах водоснабжения, теплоснабжения и холодоснабжения. Изделие снижает воздействие вибраций и шума на трубопровод, компенсирует осевые, боковые и угловые смещения в пределах рабочих характеристик.
Конструкция и материалы
- Исполнение: фланцевое, Ф/Ф.
- Номинальный диаметр: DN 40.
- Номинальное давление: PN 10.
- Корпус: EPDM.
- Наполнитель: нейлоновый корд.
- Армирующий корд: углеродистая сталь.
- Фланцы: оцинкованная углеродистая сталь.
- Артикул производителя: 500-040-10-EPDM-FF.
Рабочие параметры
Рабочий диапазон температур составляет от −10 до +95 °C. Допускается кратковременная температура от −20 до +110 °C. Номинальное давление — 10 бар.
Компенсирующая способность
- Осевое сжатие: до 10 мм.
- Осевое растяжение: до 6 мм.
- Угловое отклонение: до 15°.
- Боковое отклонение: до 10 мм.
Указанные перемещения относятся к рабочему режиму и не являются допусками для монтажного смещения.
Присоединительные и габаритные размеры
- Наружный диаметр фланца D: 150 мм.
- Диаметр расположения крепежных отверстий C: 110 мм.
- Монтажная длина L: 95 мм.
- Толщина фланца T: 15 мм.
- Крепежные отверстия: 4 × Ø18 мм.
- Масса: 3,6 кг.
- Присоединительные размеры фланцев: ГОСТ 33259-2015.
Особенности монтажа
Компенсатор устанавливают между неподвижными опорами трубопровода; для поддержки линии предусматривают скользящие опоры. При монтаже требуется предварительное сжатие в пределах 3–5 мм, растяжение и скручивание гибкого элемента не допускаются. Корпус не должен соприкасаться с крепежом или другими элементами трубопровода, подвергаться сильному тепловому воздействию и ультрафиолетовому излучению.
