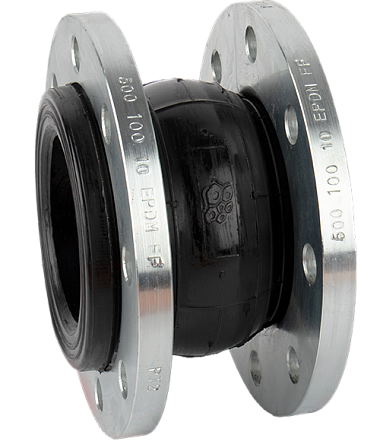

Компенсатор антивибрационный РАШВОРК 500-0600-10, DN600, PN10, корпус - EPDM+Nylon, фланец - оцинкованная угл.сталь, Ф/Ф
- Описание
- Характеристики
- Документация Аналогичные товары
Компенсатор антивибрационный РАШВОРК 500-0600-10 предназначен для снижения вибрации и шума в трубопроводных системах. Исполнение фланцевое (Ф/Ф), номинальный диаметр DN600, номинальное давление PN10. Корпус изготовлен из EPDM с нейлоновым кордом, фланцы — из оцинкованной углеродистой стали.
Назначение
Компенсатор применяется в системах водоснабжения, теплоснабжения и холодоснабжения. Гибкая часть уменьшает передачу вибраций и шума по трубопроводу, а также компенсирует небольшую несоосность соединяемых элементов.
Основные параметры
- Артикул производителя: 500-600-10-EPDM-FF.
- Серия: РАШВОРК 500.
- Номинальный диаметр: DN600.
- Номинальное давление: PN10, до 10 бар.
- Тип присоединения: фланцевый, Ф/Ф.
- Тип изделия: резиновый антивибрационный компенсатор.
Изделие рассчитано на монтаж в трубопроводах с условным проходом 600 мм и фланцевым присоединением.
Материалы конструкции
- Корпус: этилен-пропиленовый каучук EPDM.
- Наполнитель: нейлоновый корд.
- Армирующий корд: углеродистая сталь.
- Фланцы: оцинкованная углеродистая сталь.
Конструкция состоит из эластичного корпуса с внутренним кордом и двух металлических фланцев для установки между ответными фланцами трубопровода.
Температурный режим
- Рабочая температура: от −10 до +95 °C.
- Максимальная кратковременная температура: от −20 до +110 °C.
Температурные параметры установлены для компенсаторов серии 500 с материалом EPDM+Nylon.
Компенсирующая способность
- Осевое сжатие: до 25 мм.
- Осевое растяжение: до 16 мм.
- Угловое отклонение: до 15°.
- Боковое отклонение: до 22 мм.
Указанные значения относятся к диапазону условных проходов DN300–DN600.
Габариты и масса
- Строительная длина: 265 мм.
- Ширина: 780 мм.
- Высота: 780 мм.
- Масса: 67,6 кг.
Габаритные размеры и массу необходимо учитывать при проектировании опор трубопровода и выполнении монтажных работ.
Присоединение
Компенсатор имеет фланцевое исполнение Ф/Ф. Присоединительные размеры фланцев для серии соответствуют ГОСТ 33259-2015.
