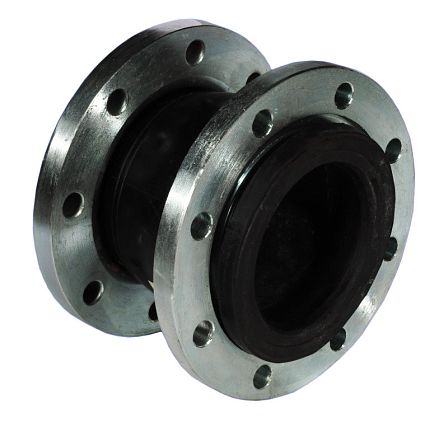

Компенсатор антивибрационный РАШВОРК 500-1000-10, DN 1000, PN10, корпус - EPDM+Nylon, фланец - оцинкованная угл.сталь, Ф/Ф
- Описание
- Характеристики
- Документация Аналогичные товары
Компенсатор антивибрационный РАШВОРК 500-1000-10-EPDM-FF — фланцевый резиновый компенсатор для трубопроводов DN 1000 с номинальным давлением PN 10. Корпус выполнен из EPDM с нейлоновым наполнителем, присоединительные фланцы — из оцинкованной углеродистой стали. Изделие поставляется с контрольными (ограничительными) стержнями.
Назначение. Компенсатор предназначен для снижения передачи вибрации и шума в трубопроводной системе. Применяется в системах водоснабжения, теплоснабжения и холодоснабжения, а также допускает компенсацию рабочих смещений трубопровода в установленных пределах.
Конструкция и материалы. Корпус компенсатора изготовлен из EPDM. В конструкции используется армирующий корд из углеродистой стали и наполнитель из нейлонового корда. Фланцы выполнены из оцинкованной углеродистой стали. Исполнение Ф/Ф предусматривает фланцевое присоединение с обеих сторон.
Основные параметры.
- Артикул: 500-1000-10-EPDM-FF.
- Номинальный диаметр: DN 1000.
- Номинальное давление: PN 10.
- Рабочая температура: от -10 до +95 °C.
- Максимальная кратковременная температура: от -20 до +110 °C.
- Присоединение: фланцевое, Ф/Ф.
- Присоединительные размеры фланцев: по ГОСТ 33259-2015.
- Климатическое исполнение: УХЛ 3.1, 4, 4.1, 4.2, 5 по ГОСТ 15150-69.
- Технические условия: ТУ 311315-001-81484267-2016.
Габаритные и присоединительные размеры. Для DN 1000 наружный диаметр фланца D составляет 1230 мм, диаметр уплотнительного пояса C — 1160 мм, монтажная длина L — 260 мм, толщина фланца T — 36 мм. Фланец имеет 28 отверстий диаметром 36 мм. Масса компенсатора — 286 кг.
Допустимые рабочие смещения. Для компенсатора DN 1000 допускаются осевое сжатие до 18 мм, осевое растяжение до 12 мм, угловое отклонение до 6° и боковое отклонение до 22 мм. Указанные значения относятся к работе изделия и не предназначены для компенсации ошибок при монтаже.
Ограничительные стержни. Компенсаторы серии 500 с DN 700–1200 комплектуются контрольными (ограничительными) стержнями по умолчанию. Стержни ограничивают перемещения компенсатора и не предназначены для устранения несоосности трубопроводов или смещения фланцев при установке.
Особенности монтажа. Перед установкой подводящий и отводящий трубопроводы должны быть отцентрированы и закреплены. Не следует применять дополнительные эластичные межфланцевые прокладки, так как герметичность обеспечивается уплотнительным буртом корпуса компенсатора. Не допускается одновременная работа изделия на растяжение и сдвиг, а также монтаж с повреждением резинового корпуса или уплотнительных поверхностей.
