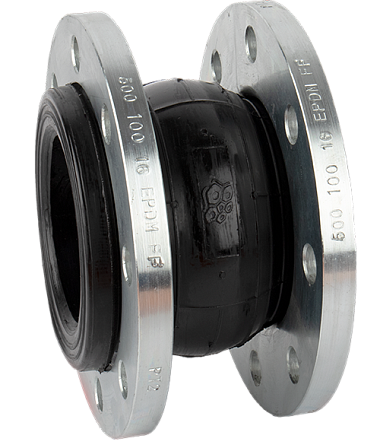

Компенсатор антивибрационный РАШВОРК 501-450-16, DN450, PN16, корпус - EPDM+Nylon, фланец - оцинкованная угл.сталь, Ф/Ф
- Описание
- Характеристики
- Документация Аналогичные товары
Антивибрационный компенсатор РАШВОРК 501-450-16-EPDM-FF предназначен для фланцевого соединения трубопроводов DN450 с номинальным давлением PN16. Корпус выполнен из EPDM с нейлоновым кордом, фланцы — из оцинкованной углеродистой стали. Изделие применяется для снижения передачи вибрации и шума, а также компенсации допустимых смещений трубопровода.
Назначение
Компенсатор устанавливается в системах водоснабжения, теплоснабжения и холодоснабжения. Гибкий элемент снижает вибрационные нагрузки и шум в трубопроводе, облегчает монтаж при небольшой несоосности соединяемых участков.
Основные характеристики
- Артикул: 501-450-16-EPDM-FF.
- Номинальный диаметр: DN450.
- Номинальное давление: PN16.
- Тип присоединения: фланцевое, Ф/Ф.
- Монтажная длина: 265 мм.
- Масса: 58,8 кг.
- Рабочий температурный диапазон: от -10 до +95 °C.
- Предельный температурный диапазон: от -20 до +110 °C.
Материалы конструкции
Корпус компенсатора изготовлен из EPDM. Наполнитель выполнен из нейлонового корда, армирующий корд — из углеродистой стали. Присоединительные фланцы изготовлены из оцинкованной углеродистой стали.
Присоединительные размеры
- Наружный диаметр фланца D: 640 мм.
- Диаметр расположения крепежных отверстий C: 585 мм.
- Толщина фланца T: 29 мм.
- Крепежные отверстия: 20 отверстий диаметром 30 мм.
- Присоединительные размеры фланцев: по ГОСТ 33259-2015.
Допустимые смещения в рабочем режиме
Для исполнения DN450 PN16 допускаются осевое сжатие до 25 мм, осевое растяжение до 8 мм, боковое отклонение до 10 мм и угловое отклонение до 5°. Указанные значения относятся к рабочему режиму и не предназначены для компенсации монтажных погрешностей.
Особенности монтажа
Компенсатор устанавливают после закрепления трубопровода на неподвижных опорах. Предварительное сжатие при монтаже не должно превышать 3–5 мм; растяжение и скручивание гибкого элемента не допускаются. Герметичность фланцевого соединения обеспечивается резиновым уплотнительным буртом компенсатора, поэтому дополнительные эластичные межфланцевые прокладки не требуются.
Требования к затяжке крепежа
Для DN450 рекомендуется трехэтапная затяжка болтов крест-накрест: первая — 15 Н·м, вторая — 50 Н·м, третья — до 120 Н·м для PN16. Затяжку следует выполнять динамометрическим ключом.
