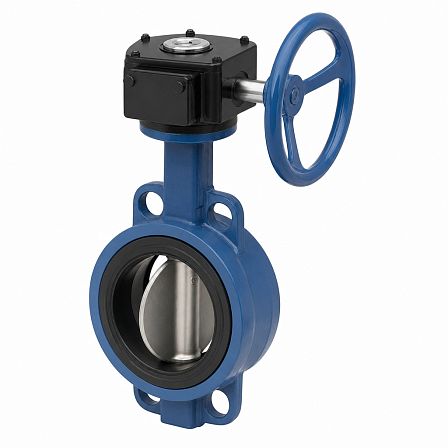

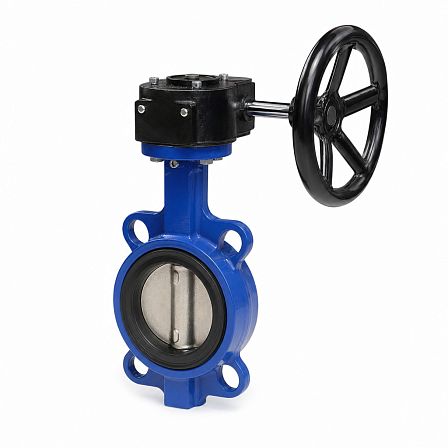

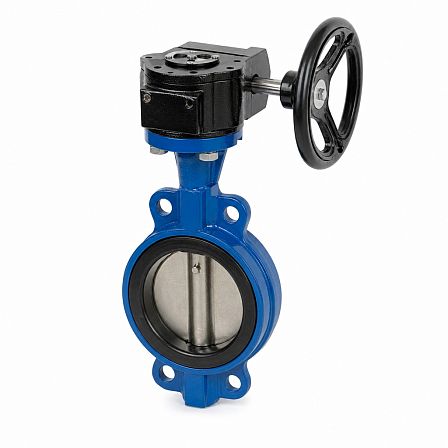

Затвор дисковый ГРАНВЭЛ, ЗПТЛ, FL(w)-5-050-HT, Ду 50, Ру16, межфланцевый, с редуктором, диск CF8M, седло EPDM HT, BD01M27274
- Описание
- Характеристики
- Документация Аналогичные товары
Дисковый поворотный затвор ГРАНВЭЛ ЗПТЛ FL(w)-5-050-HT, артикул BD01M27274, предназначен для перекрытия потока в трубопроводах Ду 50 при давлении Ру 16. Исполнение межфланцевое, с ручным червячным редуктором; диск выполнен из нержавеющей стали CF8M, седло — из термостойкого EPDM HT.
Конструкция и управление
Затвор относится к серии ЗПТЛ для систем с повышенной температурой рабочей среды. Межфланцевое исполнение устанавливается между фланцами трубопровода. Управление осуществляется ручным редуктором MDV типа X-21; редуктор снижает усилие, необходимое для поворота диска.
Основные технические параметры
- Условный проход: Ду 50.
- Номинальное давление: Ру 16, или 1,6 МПа.
- Тип присоединения: межфланцевый.
- Тип управления: ручной редуктор.
- Строительная длина: 43 мм.
- Наружный диаметр корпуса: 100 мм.
- Диаметр центровочного размера для Ру 16: 125 мм.
- Масса затвора с редуктором: 3,7 кг.
Габаритная высота исполнения Ду 50 с редуктором составляет 269,5 мм.
Материалы основных деталей
- Корпус: высокопрочный чугун GGG40.
- Запорный диск: нержавеющая сталь CF8M.
- Седловое уплотнение: EPDM HT.
Рабочая среда контактирует с диском и седловым уплотнением. Седло выполнено сменным и формирует уплотнение при закрытии диска.
Рабочие среды и температурный режим
Исполнение ЗПТЛ с уплотнением EPDM HT применяется в системах теплоснабжения, для питьевой горячей воды, горячего воздуха с давлением до 1,2 МПа, а также для растворов этиленгликоля и пропиленгликоля концентрацией до 45 %. Рабочий диапазон температуры среды для Ду 50 и Ру 16 составляет от +60 до +115 °C; кратковременно допускается температура до +130 °C и до +40 °C.
Особенности применения
Затвор используется как запорное устройство в трубопроводных системах. При наличии в теплоносителе абразивных частиц, ингибиторов коррозии, умягчителей, pH-контроллеров и других химических добавок совместимость материалов затвора с рабочей средой должна быть подтверждена до монтажа.
