Отвод-1000х90-ПЭ100-SDR21-свар
- Описание
- Характеристики
- Документация Аналогичные товары

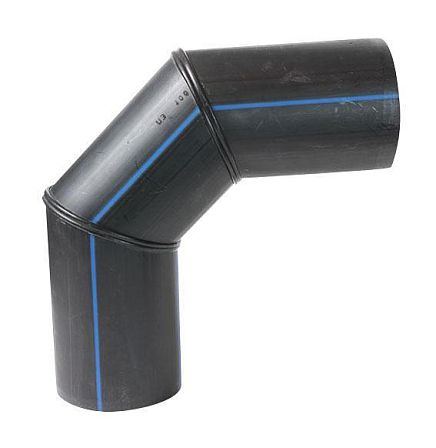

Отвод 1000х90 ПЭ100 SDR21 сварной — сегментный полиэтиленовый фитинг для изменения направления трубопровода диаметром 1000 мм на 90°. Изделие изготовлено из ПЭ100, имеет SDR 21, номинальную толщину стенки 47,7 мм и рассчитано на рабочее давление до PN 8.
Назначение
Отвод применяется для устройства поворота напорного полиэтиленового трубопровода под прямым углом. Используется в системах водоснабжения и других трубопроводах, совместимых с полиэтиленом ПЭ100. Итог: фитинг формирует поворот трассы на 90° без перехода на другой диаметр.
Конструкция
Изделие имеет сварную сегментную конструкцию из четырёх секций. Сегменты изготовлены из полиэтиленовой трубы и соединены сварными швами; исполнение относится к неразъёмным фитингам. Итог: отвод предназначен для постоянного соединения с трубопроводом.
Основные параметры
- Наружный диаметр: 1000 мм.
- Угол поворота: 90°.
- Материал: полиэтилен ПЭ100.
- Стандартное размерное отношение: SDR 21.
- Номинальная толщина стенки: 47,7 мм.
- Номинальное давление: PN 8.
- Тип: сварной четырёхсекционный отвод.
Монтаж
Отвод подбирают для полиэтиленовой трубы наружным диаметром 1000 мм с SDR 21. Присоединение выполняют сваркой встык с соблюдением требований к подготовке торцов, центровке и режимам сварки полиэтилена. Итог: для монтажа необходимы совместимые по диаметру и SDR трубные элементы.
Ограничение применения
Сварные сегментные отводы с продольными сварными швами не применяют для газопроводов. Итог: изделие следует использовать в трубопроводах, для которых допускаются сварные фитинги ПЭ100 SDR 21.
