Отвод-315х60-ПЭ100-SDR17-свар
- Описание
- Характеристики
- Документация Аналогичные товары

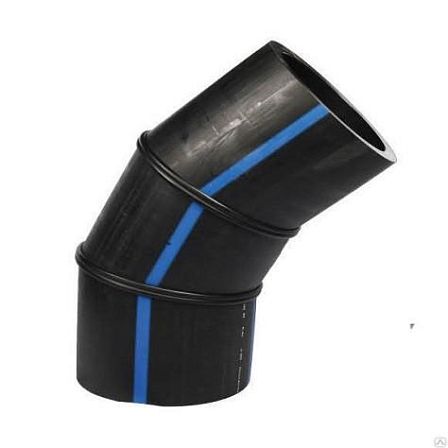

Сварной трёхсегментный отвод ПЭ100 SDR17 с наружным диаметром 315 мм и углом поворота 60°. Применяется для изменения направления полиэтиленового трубопровода при сохранении одинакового типоразмера соединяемых труб.
Конструкция и основные параметры
- Тип изделия: сварной сегментный отвод.
- Количество сегментов: 3.
- Материал: полиэтилен ПЭ100.
- Наружный диаметр: 315 мм.
- Угол поворота: 60°.
- Размерный ряд: SDR17.
- Расчётная толщина стенки для трубы Ø315 SDR17: 18,7 мм.
Назначение
Отвод предназначен для формирования поворота трубопровода на 60° в напорных системах из полиэтиленовых труб ПЭ100 соответствующего диаметра и SDR. Деталь используется при монтаже участков водопроводных и технологических трубопроводов, где требуется изменить направление трассы без применения гибкого изгиба трубы.
Совместимость
Изделие рассчитано на соединение с полиэтиленовыми трубами наружным диаметром 315 мм, имеющими размерное отношение SDR17. При подборе необходимо совпадение наружного диаметра, марки полиэтилена и толщины стенки соединяемых элементов.
Способ монтажа
Отвод является сварной деталью: его сегменты соединены сварными швами. Монтаж в трубопровод выполняют сваркой полиэтиленовых труб и фитингов с соблюдением технологических параметров, установленных для ПЭ100 SDR17. Результатом соединения должен быть герметичный неразъёмный участок трубопровода.
Рабочие характеристики
Размерный ряд SDR17 обычно применяется для трубопроводов с номинальным давлением PN10 при транспортировании воды. Фактические допустимые параметры эксплуатации определяют по проекту, характеристикам трубопровода, температуре транспортируемой среды и требованиям к сварным соединениям.
Аналогичные товары
Похожие товары
00-00001307
-40%
2 571.75 ₽
1 543.05 ₽
В корзину
В наличии 3 шт Склад Курск: 2 шт Склад Липецк: 1 шт
