Клапан предохранительный STOUT SVS-0003 1/2"Х3/4" PN 10 для воды ,латунный, резьбовой ВР/ВР, Pсраб=8.0 бар SVS-0003-008015
АРТ: SVS-0003-008015

Клапан предохранительный STOUT SVS-0003 1/2"Х3/4" PN 10 для воды ,латунный, резьбовой ВР/ВР, Pсраб=8.0 бар SVS-0003-008015

АРТ: SVS-0003-008015
Краткие характеристики
Все характеристики
Страна производства
ИТАЛИЯ
Класс товара
Бытовые
Область применения
Водоснабжение
Давление срабатывания, бар
8 бар

Товар не поставляется

Описание

Предохранительный клапан STOUT SVS-0003-008015 предназначен для защиты водонагревателей в системах горячего водоснабжения от превышения допустимого давления. Клапан имеет фиксированную настройку срабатывания 8 бар, угловое исполнение и присоединительные размеры 1/2 на входе и 3/4 на сбросном патрубке.

Назначение

Клапан применяется в системах ГВС с водонагревателями. При превышении давления настройки он открывается и отводит часть воды через сбросной патрубок; после снижения давления пружина возвращает золотник в закрытое положение. Рабочая среда — вода.

Основные технические характеристики

  • Артикул: SVS-0003-008015.
  • Тип: предохранительный мембранный клапан для систем водоснабжения.
  • Исполнение: угловое.
  • Фиксированное давление срабатывания: 8 бар.
  • Номинальное давление PN: 10 бар.
  • Максимальная температура рабочей среды: +110 °C.
  • Номинальный диаметр входного патрубка: DN 15.
  • Условная пропускная способность Kvs: 0,57 м³/ч.
  • Площадь проходного сечения: 1,43 см².

Присоединение и размеры

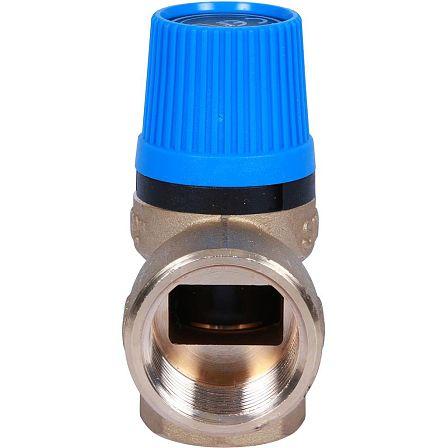

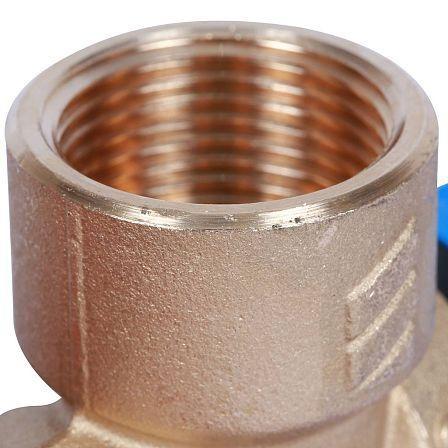

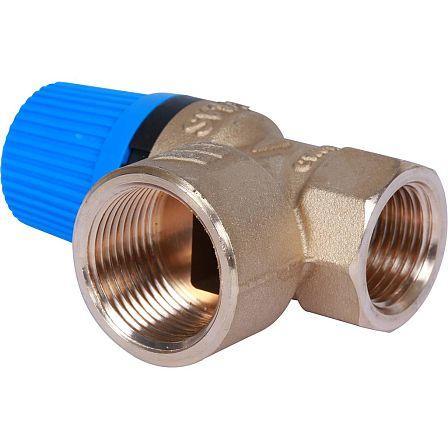

Входной патрубок имеет резьбу 1/2, сбросной патрубок — 3/4. Габаритные размеры: длина L — 34 мм, высота H — 75 мм, размер h — 24,5 мм. Масса изделия — 0,18 кг.

Конструкция и материалы

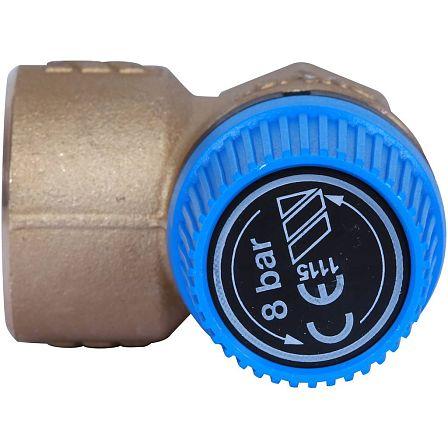

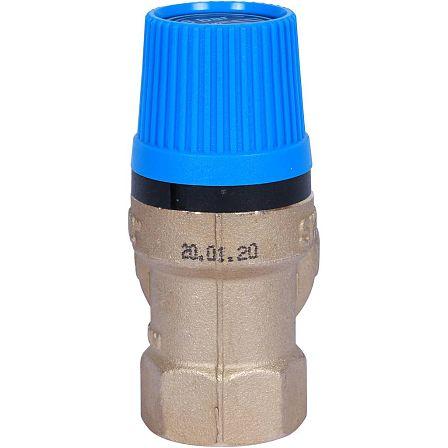

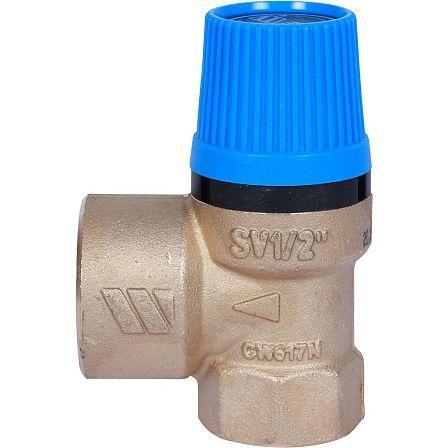

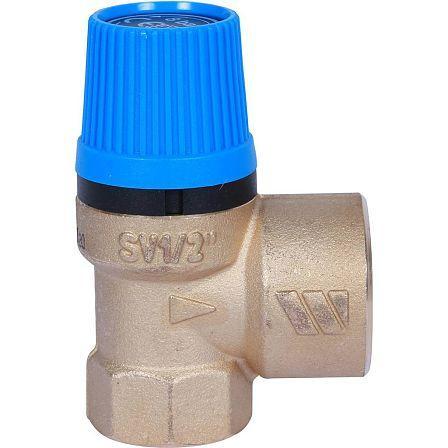

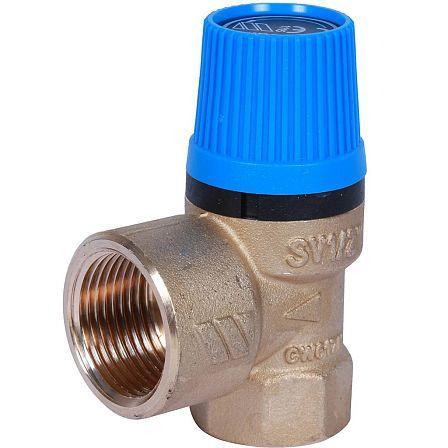

Корпус, входной и сбросной патрубки изготовлены из латуни CW 617N. Шпиндель настройки давления выполнен из латуни CW 614N, рабочая пружина — из нержавеющей стали, золотник — из этилен-пропилена. Клапан укомплектован синим поворотным колпачком и защитной крышкой из ABS-пластика.

Особенности монтажа

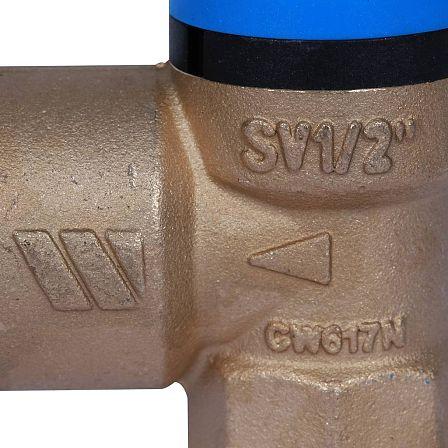

Клапан устанавливают на подающем трубопроводе холодной воды над водонагревателем либо рядом с ним, с учетом направления стрелки на корпусе. Между клапаном и водонагревателем не допускается установка запорной арматуры. Предпочтительное положение монтажа — вертикальное; при горизонтальной установке сбросной патрубок должен быть направлен вниз или в сторону.

Отвод сбрасываемой воды и обслуживание

Для отвода воды при срабатывании рекомендуется подключать шланг к сбросному патрубку с выводом в канализацию или приямок с разрывом струи. Диаметр шланга должен соответствовать диаметру сбросного патрубка; длина — не более 2 м, количество изгибов — не более двух. Проверку работоспособности следует выполнять после монтажа и далее не реже одного раза в год.

Характеристики
Страна производства
ИТАЛИЯ
Класс товара
Бытовые
Область применения
Водоснабжение
Давление срабатывания, бар
8 бар
Материал
Латунные
Диаметр, (мм, дюйм)
15 (1/2)
Давление, бар
10
Присоединение
Резьбы внутренние
Количество в упаковке
40шт
Цвет
Синие
Артикул
SVS-0003-008015
Пропускная способность, м³
0,57 м³/ч
Объём одной штуки, м³
0.00019
Вес (кг)
0.18
Длина (мм)
85
Ширина (мм)
55
Высота (мм)
40
