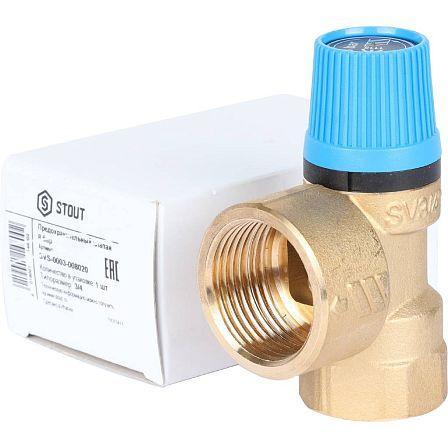

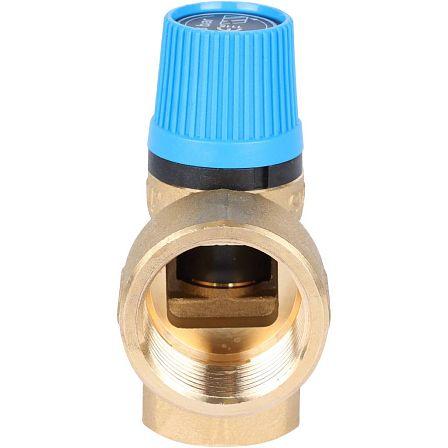

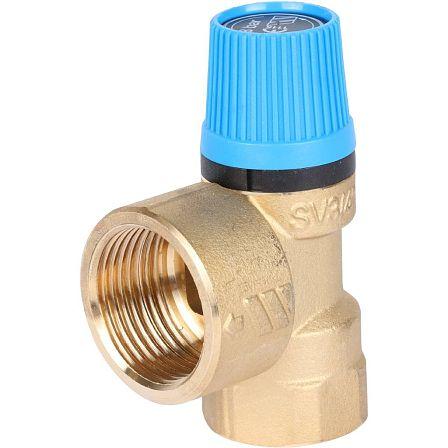

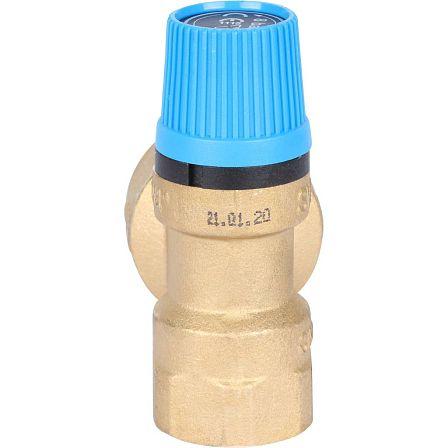

Клапан предохранительный STOUT SVS-0003 3/4"Х1" PN 10 для воды ,латунный, резьбовой ВР/ВР, Pсраб=8.0 бар SVS-0003-008020
АРТ: SVS-0003-008020

Клапан предохранительный STOUT SVS-0003 3/4"Х1" PN 10 для воды ,латунный, резьбовой ВР/ВР, Pсраб=8.0 бар SVS-0003-008020

АРТ: SVS-0003-008020
Краткие характеристики
Все характеристики
Страна производства
ИТАЛИЯ
Класс товара
Бытовые
Область применения
Водоснабжение
Высота, мм
86,5 мм;

Товар не поставляется

Описание

Предохранительный клапан STOUT SVS-0003-008020 предназначен для защиты водонагревателей в системах горячего водоснабжения от превышения допустимого давления. Клапан имеет фиксированную настройку срабатывания 8 бар, угловое исполнение и внутреннюю резьбу 3/4 на входе и 1 на сбросном патрубке.

Назначение

Клапан устанавливается в системах водоснабжения с водонагревательным оборудованием. При превышении настроенного давления золотник открывается и отводит часть рабочей среды через сбросной патрубок; после снижения давления пружина закрывает клапан. Рабочая среда — вода.

Конструкция

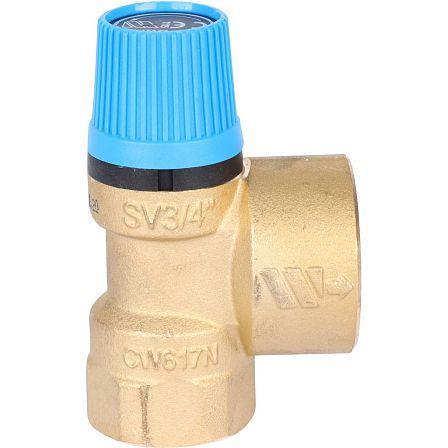

Корпус, входной и сбросной патрубки изготовлены из латуни CW617N. Шпиндель выполнен из латуни CW614N, рабочая пружина — из нержавеющей стали, золотник — из этилен-пропилена. Клапан оснащен синим поворотным колпачком из ABS-пластика и защитной крышкой.

Технические характеристики

  • Артикул: SVS-0003-008020;
  • серия: SVS-0003;
  • тип: предохранительный мембранный клапан;
  • исполнение: угловое;
  • давление срабатывания: 8 бар;
  • номинальное давление: PN 10 бар;
  • максимальная температура рабочей среды: +110 °C;
  • присоединение входного патрубка: внутренняя резьба 3/4;
  • присоединение сбросного патрубка: внутренняя резьба 1;
  • тип соединения: резьбовой;
  • номинальный диаметр входного патрубка: DN 20;
  • условная пропускная способность Kvs: 0,66 м³/ч;
  • площадь проходного сечения: 1,54 см²;
  • масса: 0,27 кг.

Габаритные размеры

  • длина L: 37 мм;
  • высота H: 86,5 мм;
  • размер h: 34 мм;
  • входная резьба G: 3/4;
  • сбросная резьба G1: 1.

Монтаж и эксплуатация

Клапан устанавливают на трубопроводе холодной воды над водонагревателем либо рядом с ним, соблюдая направление стрелки на корпусе. Между клапаном и водонагревателем не допускается установка запорной арматуры. Предпочтительное положение при монтаже — вертикальное; при горизонтальном монтаже сбросной патрубок должен быть направлен вниз или в сторону.

Для отвода сбрасываемой воды к сбросному патрубку подключают шланг с диаметром, соответствующим патрубку. Шланг направляют в канализацию или приямок с разрывом струи; его длина не должна превышать 2 м, количество изгибов — не более двух. Проверку работоспособности выполняют после установки и далее не реже одного раза в год.

Дополнительные сведения

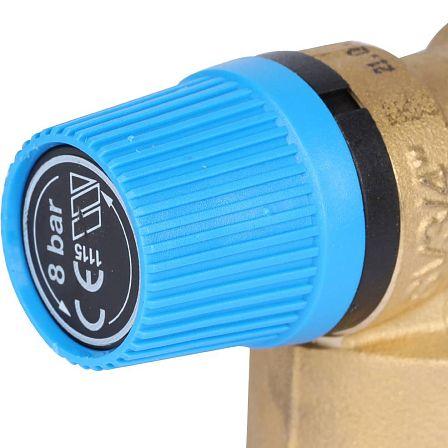

Давление настройки нанесено на защитную крышку. Защитная крышка запрессована для предотвращения перенастройки. Средний срок службы изделия составляет 10 лет при соблюдении требований к монтажу и эксплуатации.

Характеристики
Страна производства
ИТАЛИЯ
Класс товара
Бытовые
Область применения
Водоснабжение
Высота, мм
86,5 мм;
Материал
Латунные
Диаметр, (мм, дюйм)
20 (3/4)
Давление, бар
10
Присоединение
Резьбы внутренние
Количество в упаковке
40шт
Цвет
Синие
Артикул
SVS-0003-008020
Длина (отрезок, бухта), м
37
Объём одной штуки, м³
0.00022
Вес (кг)
0.26
Длина (мм)
90
Ширина (мм)
60
Высота (мм)
40
Дата доставки в ваш город
Документация
sertifikat_stout_22-23.tif.tiff
200.3Кб
stout_pochemy_01.2019.pdf
1.5Мб
Клапан предохранительный тип SVS-0003 Тех паспорт 17.05.2021.pdf
998.71Кб
STOUT_2021.pdf
26.03Мб
album.pdf
10.35Мб
