Трехходовой клапан для подключения сервопривода STOUT SFB-0001-000007
- Описание
- Характеристики
- Документация Аналогичные товары

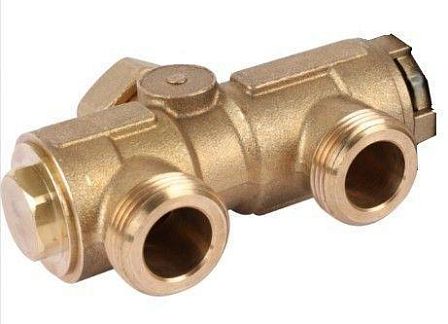

STOUT SFB-0001-000007 — трехходовой переключающий клапан для электрических котлов STOUT, рассчитанный на подключение сервопривода. Клапан направляет поток теплоносителя между двумя выходами и может применяться в гидравлической схеме отопления и нагрева бойлера косвенного нагрева.
Назначение
Клапан используется как переключающее устройство в системах с электрическими котлами STOUT. Конструкция предусматривает один входной патрубок AB и два выходных патрубка A и B. При полном открытии одного выхода второй выход перекрывается.
Работа с сервоприводом
Изделие предназначено для установки совместимого электрического линейного сервопривода. В ассортименте комплектующих STOUT сервопривод для трехходового клапана представлен отдельной позицией SFB-0001-000004.
Гидравлические характеристики
- Условная пропускная способность Kv: 4,3 м³/ч.
- Присоединительная резьба: 3/4, под плоскость.
- Номинальное давление: PN 10 бар.
- Максимальный перепад давления на седле A: 0,65 бар.
- Максимальный перепад давления на седле B: 0,5 бар.
Направление движения рабочей среды обозначено стрелками на корпусе. Вход теплоносителя должен подаваться через патрубок AB; патрубки A и B являются выходами.
Рабочая среда и температура
Клапан рассчитан на воду, очищенную от механических загрязнений, а также на растворы этиленгликоля или пропиленгликоля с концентрацией не более 40%. Рабочий диапазон температуры составляет от +2 до +90 °C. Использование жидкостей на основе нефтепродуктов, минеральных масел и углеводородов не допускается.
Материалы конструкции
- Корпус: латунь CW617N-DW.
- Внутренние элементы и шток: латунь CW614N-DW.
- Пружина: нержавеющая сталь AISI 304.
- Уплотнение диска: NBR.
- Уплотнение крышки: EPDM.
Конструкция рассчитана на применение в контурах отопления при соблюдении требований к чистоте теплоносителя.
Монтаж
Клапан допускается устанавливать в горизонтальном или вертикальном положении. До монтажа из трубопроводов необходимо удалить окалину, металлическую стружку, остатки сварки, ржавчину, шлам и растворители. Для защиты внутренних элементов рекомендуется предусмотреть фильтр механической очистки. Герметизацию гидравлических соединений следует выполнять плоскими уплотнительными прокладками.
Применение
Артикул SFB-0001-000007 относится к комплектующим для котлов STOUT и используется в системах отопления дома или квартиры. Гарантийный срок, указываемый для клапана, составляет 24 месяца.
