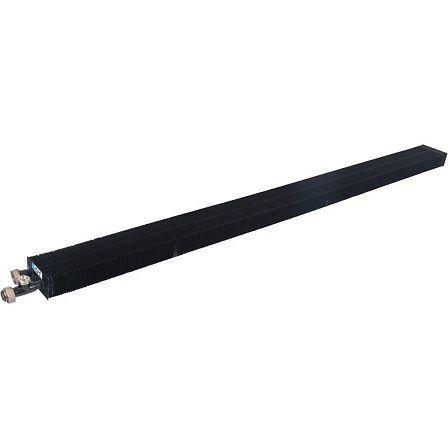

SCNH-1100-0819220 STOUT Теплообменник для конвектора SCN 80.190.2200
- Описание
- Характеристики
- Документация
Теплообменник STOUT SCNH-1100-0819220 предназначен для установки во внутрипольный конвектор серии SCN исполнения 80×190×2200 мм. Изделие является сменным функциональным элементом водяного отопительного прибора: через него циркулирует теплоноситель, а тепло передаётся воздуху помещения за счёт естественной конвекции.
Назначение и совместимость
Теплообменник применяется в составе внутрипольного конвектора STOUT SCN с глубиной корпуса 80 мм, шириной 190 мм и длиной 2200 мм. Артикул SCNH-1100-0819220 следует использовать для подбора детали взамен теплообменника конвектора соответствующей модификации. Обозначение 80×190×2200 относится к совместимому исполнению конвектора и позволяет сопоставить комплектующую с габаритами корпуса.
Конструкция
Основой теплообменника служит медная труба с алюминиевым пластинчатым оребрением. Трубная часть обеспечивает движение теплоносителя, а пластины увеличивают площадь контакта с воздухом. Загибы на краях алюминиевых пластин предусмотрены конструкцией оребрения. Теплообменник окрашен в цвет корпуса конвектора.
Принцип работы
Элемент работает в системе водяного отопления с естественной конвекцией. Воздух из помещения поступает через решётку в канал конвектора, проходит рядом с нагретым оребрением и поднимается обратно в помещение. Тепловая мощность зависит от параметров теплоносителя, температуры воздуха, расхода воды и условий монтажа конкретного конвектора.
Рабочая среда
Для конвекторов SCN предусмотрено использование воды либо водного раствора гликолей с концентрацией до 50%. Максимальная температура теплоносителя составляет 130 °C. Максимальное рабочее давление системы — 1,6 МПа, испытательное давление — 2,5 МПа. Подключение конвектора выполняется через присоединение G 3/4 с внутренней резьбой накидных гаек на штуцерах.
Эксплуатация
При монтаже необходимо исключить механическую нагрузку на патрубки и оребрение теплообменника. В течение отопительного сезона рекомендуется очищать внутреннюю часть конвектора от загрязнений. Деформированные алюминиевые пластины следует выправлять, поскольку нарушение формы оребрения снижает теплопередачу. Гарантийный срок для изделия составляет 120 месяцев.
Основные данные
- Бренд: STOUT;
- Артикул: SCNH-1100-0819220;
- Тип: теплообменник для внутрипольного конвектора;
- Совместимая серия: SCN;
- Совместимое исполнение конвектора: 80×190×2200 мм;
- Материал труб: медь;
- Материал оребрения: алюминий;
- Теплоноситель: вода или раствор гликоля до 50%;
- Максимальная температура теплоносителя: 130 °C;
- Максимальное рабочее давление: 1,6 МПа;
- Гарантия: 120 месяцев.
