Global VOX- R 350 10 секций радиатор алюминиевый нижнее правое подключение (белый RAL 9010)
- Описание
- Характеристики
- Документация

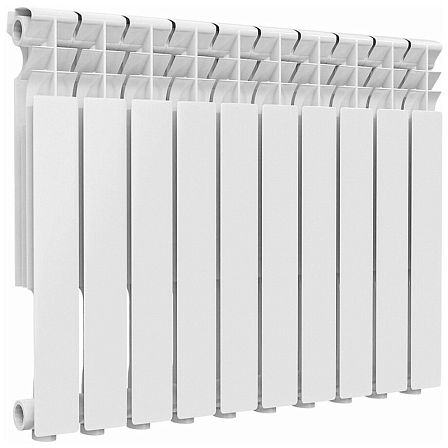

Алюминиевый секционный радиатор Global VOX-R 350 в исполнении из 10 секций предназначен для водяных систем отопления. Межосевое расстояние составляет 350 мм, габариты радиатора — 440×800×95 мм, цвет покрытия — белый RAL 9010.
Конструкция и подключение
Радиатор изготовлен из литых под давлением алюминиевых секций, соединённых ниппелями с уплотнительными прокладками. Размер резьбы присоединительных отверстий — 1 дюйм. Для артикула VX03501010 указывается боковое подключение; схема нижнего правого подключения формируется при монтаже с использованием соответствующей арматуры и переходников. Комплектующие для подключения, заглушки, воздухоотводчик и кронштейны в базовую поставку не входят.
Размеры и параметры секций
- Количество секций: 10 шт.
- Высота: 440 мм.
- Ширина: 800 мм.
- Глубина: 95 мм.
- Межосевое расстояние: 350 мм.
- Ширина одной секции: 80 мм.
- Внутренний объём одной секции: 0,35 л.
- Суммарный объём теплоносителя: 3,5 л.
- Масса одной секции: 1,12 кг.
- Расчётная масса радиатора: 11,2 кг.
Радиатор имеет десять секций одинакового размера; рабочий объём рассчитан по 0,35 л на секцию.
Тепловые характеристики
Номинальный тепловой поток одной секции составляет 95 Вт при температурном напоре ΔT 50 °C. Для радиатора из 10 секций суммарная теплоотдача при данном режиме составляет 950 Вт. При ΔT 60 °C теплоотдача одной секции составляет 120 Вт, при ΔT 70 °C — 146 Вт; суммарно для 10 секций — 1200 и 1460 Вт соответственно.
Рабочие условия
- Максимальное рабочее давление: 1,6 МПа (16 бар).
- Давление гидравлических испытаний: 2,4 МПа (24 бар).
- Максимальная температура теплоносителя: 110 °C.
- Допустимый показатель pH теплоносителя: от 6,5 до 8,5.
Радиатор применяется в системах отопления жилых, административных и производственных зданий при соблюдении требований к параметрам теплоносителя и монтажу.
Покрытие и установка
Стандартное покрытие выполнено белой краской RAL 9010 и нанесено на лицевую, тыльную и торцевые поверхности секций. При установке рекомендуются расстояния не менее 100 мм до пола и подоконника, а также не менее 30 мм до стены. Гарантийный срок составляет 10 лет при соблюдении условий монтажа и эксплуатации.
