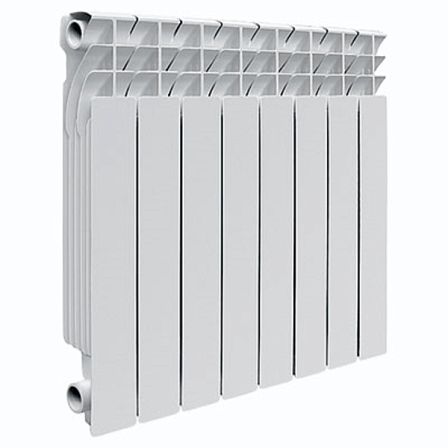

Global KLASS 350 8 секций радиатор алюминиевый боковое подключение (белый RAL 9010)
- Описание
- Характеристики
- Документация
Алюминиевый секционный радиатор Global KLASS 350 состоит из 8 секций и рассчитан на боковое подключение к системе отопления. Межосевое расстояние составляет 350 мм, общая высота — 432 мм, глубина — 80 мм, ориентировочная длина прибора — 640 мм. Цвет покрытия — белый, RAL 9010.
Конструкция и назначение
Модель KLASS 350 выполнена из алюминия методом литья под давлением. Радиатор имеет секционную конструкцию: восемь элементов образуют единый отопительный прибор, а коллекторы предусматривают присоединение трубопроводов с боковых сторон. Прибор предназначен для водяных систем отопления с низко- и высокотемпературным теплоносителем. Алюминиевый корпус обеспечивает передачу тепла от теплоносителя в помещение через развитую поверхность секций.
Размеры и подключение
- Количество секций: 8 шт.
- Межосевое расстояние: 350 мм.
- Высота радиатора: 432 мм.
- Глубина: 80 мм.
- Ширина одной секции: 80 мм.
- Ориентировочная ширина радиатора из 8 секций: 640 мм.
- Присоединительная резьба: 1 дюйм.
- Тип подключения: боковой.
Боковое подключение предусматривает монтаж подающей и обратной линий через боковые коллекторы. При подборе комплектующих необходимо учитывать резьбу 1 дюйм и схему разводки системы отопления.
Тепловые и гидравлические параметры
Номинальная теплоотдача одной секции KLASS 350 составляет 85 Вт при температурном напоре ΔT 50 °C. Для радиатора из восьми секций суммарное значение составляет 680 Вт при тех же условиях. Тепловая мощность меняется в зависимости от температуры теплоносителя, температуры воздуха в помещении и схемы подключения. Рабочее давление — до 1,6 МПа, опрессовочное — до 2,4 МПа, предельное давление — до 4,8 МПа.
Объём и масса
Вместимость одной секции составляет 0,37 л, поэтому объём теплоносителя в восьмисекционном радиаторе составляет около 2,96 л. Масса одной секции указана как 1,11 кг; масса радиатора без учёта монтажных и присоединительных комплектующих составляет около 8,88 кг. Эти параметры следует учитывать при выборе кронштейнов и определении нагрузки на стену.
Покрытие
Радиатор окрашен в белый цвет RAL 9010. Для серии применяется двухступенчатая окраска: анафорезное грунтование с погружением изделия и последующее нанесение эпоксидного покрытия на полиэфирной основе. Покрытие предназначено для защиты поверхности алюминиевых секций при эксплуатации в отапливаемых помещениях.
