Главная \ Запорно - регулирующая арматура \ Предохранительная арматура \ Смотровые стекла \ Смотровое стекло АДЛ СС03.65.4 ф/ф DN65 PN40 стальное , двустороннее, фланцевое, уплотнение графит Tmax=280oC GZ02A398796

-30%

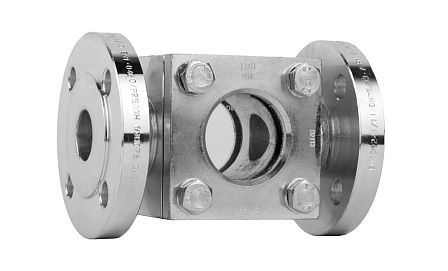

Смотровое стекло АДЛ СС03.65.4 ф/ф DN65 PN40 стальное , двустороннее, фланцевое, уплотнение графит Tmax=280oC GZ02A398796

АРТ: GZ02A398796

-30%

Смотровое стекло АДЛ СС03.65.4 ф/ф DN65 PN40 стальное , двустороннее, фланцевое, уплотнение графит Tmax=280oC GZ02A398796

АРТ: GZ02A398796

Краткие характеристики

Все характеристики

Страна производства

РОССИЯ

Класс товара

Промышленные

Область применения

Водоснабжение / Пароконденсатные системы

Материал

Стальные

Товар не поставляется

Описание
Характеристики
Документация

Описание

Смотровое стекло СС03.03.65.4.ф/ф DN65 PN40 Tmax=280°C предназначено для визуального контроля наличия, направления и состояния потока рабочей среды в трубопроводе. Исполнение с двусторонним обзором, условным проходом DN65 и фланцевым присоединением Ф/Ф рассчитано на номинальное давление PN40.

Назначение
Смотровое стекло устанавливается на трубопроводах для контроля прохождения жидкости, пара или конденсата. Через прозрачные элементы контролируют наличие потока, его направление, загрязнение среды, а также работу конденсатоотводчиков, фильтров и запорной арматуры.

Конструкция
Модель СС03.03 относится к двухсторонним смотровым стеклам: контроль рабочей среды осуществляется через смотровые окна, расположенные с противоположных сторон корпуса. Исполнение «03» предусматривает корпус из углеродистой стали. Для герметизации стекол применяются графитовые уплотнения, смотровые элементы выполнены из боросиликатного стекла.

Присоединение к трубопроводу
Изделие имеет фланцевое присоединение Ф/Ф и предназначено для монтажа между ответными фланцами трубопровода. Номинальный диаметр прохода — DN65. Номинальное давление — PN40, или 4,0 МПа.

Рабочие параметры

условный проход: DN65;
номинальное давление: PN40;
максимальная температура рабочей среды: до +280°C;
минимальная температура эксплуатации для исполнения из углеродистой стали: до −10°C;
рабочие среды: жидкости, пар, конденсат.

Учет температуры и давления
При температуре рабочей среды +280°C допустимое рабочее давление определяется по температурно-давленческой зависимости для материала корпуса и не должно приниматься равным PN40 без проверки условий эксплуатации. Для углеродистой стали при +280°C максимально допустимое давление составляет 2,8 МПа.

Монтаж
Смотровое стекло устанавливают по направлению движения рабочей среды после запорной арматуры, фильтров или другого оборудования, работу которого необходимо контролировать. При установке после конденсатоотводчика рекомендуется размещать изделие на расстоянии не менее 1 м от него; для периодически работающего конденсатоотводчика предпочтительна нижняя точка трубопровода.
