Главная \ Запорно - регулирующая арматура \ Предохранительная арматура \ Смотровые стекла \ Смотровое стекло АДЛ СС04.200.1.6 ф/ф DN200 PN16 стальное , двустороннее, фланцевое, уплотнение PTFE Tmax=250oC GZ02A411484
-30%

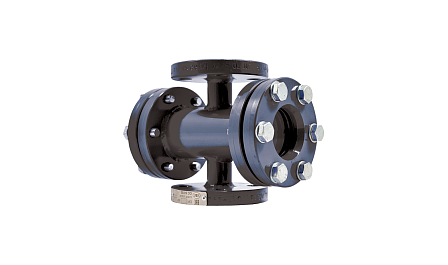

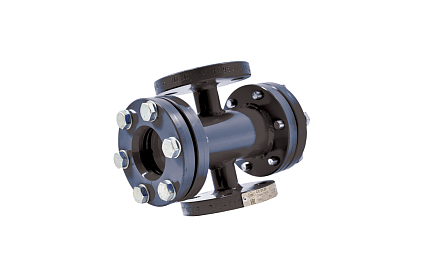

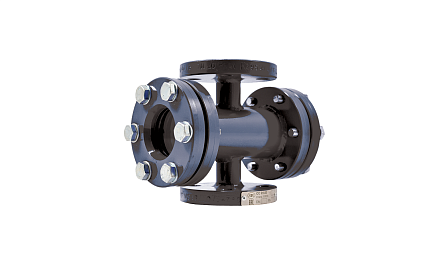

Смотровое стекло АДЛ СС04.200.1.6 ф/ф DN200 PN16 стальное , двустороннее, фланцевое, уплотнение PTFE Tmax=250oC GZ02A411484
АРТ: GZ02A411484
-30%

Смотровое стекло АДЛ СС04.200.1.6 ф/ф DN200 PN16 стальное , двустороннее, фланцевое, уплотнение PTFE Tmax=250oC GZ02A411484

АРТ: GZ02A411484
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Пароконденсатные системы
Материал
Стальные
АДЛ АДЛ Бренд АДЛ
-30%
327 273.14 ₽
229 091.20 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание
Смотровое стекло СС04.03.200.1,6 Ф/Ф DN200 PN16 Tmax=200oC, артикул GZ02A411484

Смотровое стекло представляет собой элемент трубопроводной арматуры, предназначенный для визуального контроля состояния рабочей среды, её движения, а также наличия примесей или уровня заполнения в технологических магистралях.

Основные технические характеристики:
Условный диаметр (DN): 200 мм.
Номинальное давление (PN): 1,6 МПа (16 кгс/см²).
Максимальная рабочая температура (Tmax): +200°C.
Тип присоединения: фланцевое (Ф/Ф).
Конструктивное исполнение: проточное смотровое устройство с прозрачным элементом.

Конструктивные параметры:
Изделие состоит из стального корпуса и прозрачного смотрового элемента (стекла), закрепленного через уплотнительные прокладки. Конструкция обеспечивает герметичность соединения при соблюдении рабочего давления и температурного режима. Фланцевое соединение позволяет интегрировать устройство в трубопроводные системы с ответными фланцами соответствующего диаметра и класса давления.

Эксплуатационные сведения:
Рабочая среда: жидкие и газообразные среды, химически совместимые с материалами корпуса и смотрового стекла.
Назначение: визуальный мониторинг потока в трубопроводах промышленных предприятий, тепловых пунктов и систем водоподготовки.
Условия установки: монтаж производится строго по направлению потока (если предусмотрено конструкцией) с использованием межфланцевых уплотнений.
Требования к обслуживанию: в ходе эксплуатации необходимо проверять целостность смотрового стекла и герметичность фланцевых соединений.

Технические ограничения:
Эксплуатация устройства при давлении, превышающем 1,6 МПа, или температуре выше 200°C недопустима. Не допускаются резкие термические удары и механические воздействия на корпус и стекло, которые могут привести к нарушению целостности прозрачного элемента.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Пароконденсатные системы
Материал
Стальные
Диаметр, (мм, дюйм)
200 (8)
Давление, бар
16
Максимальная рабочая температура t max, °C
+250
Присоединение
Фланцы
Количество в упаковке
1шт
Гарантия
1 год эксплуатации, но не более 1,5 года с даты продажи
Цвет
Синие
Артикул
GZ02A411484
Объём одной штуки, м³
0.132
Тип
Тип В: закаленные из термостойкого стекла
Форма
Круглые
Среда
Нейтральные
Вес (кг)
20
Длина (мм)
400
Ширина (мм)
600
Высота (мм)
550
Дата доставки в ваш город
Документация
Техническая информация.pdf
401.29Кб
Декларация.pdf
445.49Кб
Каталог.pdf
32.14Мб
