Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Затворы шиберные \ Шиберный затвор Orbinox EX Ду 50 Ру 10 , корпус чугун GG25,выдвижной шток, нож AISI 304, штурвал, уплотнение METAL EX-01-050-HW-M

-30%

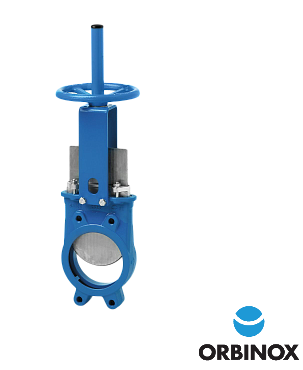

Шиберный затвор Orbinox EX Ду 50 Ру 10 , корпус чугун GG25,выдвижной шток, нож AISI 304, штурвал, уплотнение METAL EX-01-050-HW-M

АРТ: BB01A77836

-30%

Шиберный затвор Orbinox EX Ду 50 Ру 10 , корпус чугун GG25,выдвижной шток, нож AISI 304, штурвал, уплотнение METAL EX-01-050-HW-M

АРТ: BB01A77836

Краткие характеристики

Все характеристики

Страна производства

ИСПАНИЯ

Класс товара

Промышленные

Область применения

Канализация

Тип управления

Руль (штурвал, маховик)

Товар не поставляется

Описание
Характеристики
Документация

Аналогичные товары

Описание

EX-01-050-HW-M Шиберный затвор EX Ду 50 Ру10, Рраб=10бар, штурвал, выдв.шток, корпус GG25, нож AISI304, METAL, ST (артикул BB01A77836) представляет собой специализированную трубопроводную арматуру ножевого типа, предназначенную для перекрытия потоков технологических сред, содержащих твердые взвеси, волокнистые включения, абразивные осадки или обладающих повышенной вязкостью. Механизм действия устройства основан на линейном перемещении плоского полированного лезвия (ножа), которое в процессе закрытия рассекает твердые механические частицы в потоке и герметизирует проходной канал.Арматура имеет номинальный калибр проходного сечения DN 50 (условный диаметр Ду 50 мм / 2 дюйма). Конструкция рассчитана на эксплуатацию в технологических линиях с предельным статическим и динамическим давлением рабочей среды до PN 10 (номинальное давление Ру 10, рабочее давление Рраб = 10 бар / 1,0 МПа).

Корпус затвора отлит из серого чугуна марки GG25 (согласно стандарту DIN EN-GJL-250), обладающего демпфирующими свойствами и устойчивостью к вибрационным нагрузкам. Запорный элемент — плоский подвижный нож — изготовлен из аустенитной нержавеющей стали AISI 304 (08Х18Н10). Нижняя кромка ножа имеет скошенную клиновидную геометрию, оптимизированную для срезания плотных отложений, целлюлозной пульпы и кристаллов на дне проточной части корпуса.

В модификации EX-01-050-HW-M реализован тип герметизации «металл по металлу» (маркировка METAL). Металлическое седловое уплотнение исключает использование эластомерных деталей в зоне непосредственного контакта с седлом, что снижает риск деструкции уплотнителя при перекачке сред с повышенной абразивностью, горячих стоков и вязких жидкостей. Обозначение ST указывает на стандартное конструктивное исполнение арматурного узла.

Управление затвором осуществляется вручную посредством штурвала (маховика, обозначение HW). Механическая схема включает выдвижной шток (выдвижной шпиндель). При вращении штурвала резьбовая ходовая гайка сообщает штоку поступательное вертикальное перемещение. Выдвижная конструкция штока обеспечивает визуальный контроль текущей позиции затвора («открыто» / «закрыто») по высоте подъема ходового винта над верхней траверсой затвора, а резьба шпинделя вынесена из зоны проточной части.

Технические характеристики шиберного ножевого затвора BB01A77836:

Модель изделия: EX-01-050-HW-M
Тип арматуры: шиберный ножевой затвор (задвижка шиберная)
Серия арматуры: EX (исполнение ST — стандарт)
Номинальный проход: DN 50 (Ду 50 мм / 2")
Рабочее и номинальное давление: Ру 10 / Рраб 10 бар (PN 10 / 1,0 МПа)
Конструкционный материал корпуса: серый чугун GG25 (EN-GJL-250)
Материал ножевого полотна: нержавеющая сталь марки AISI 304
Тип седельного уплотнения: металл по металлу (METAL)
Механизм управления: ручной маховик (штурвал HW)
Конструкция шпинделя: выдвижной шток с внешней ходовой резьбой
Монтажная схема: межфланцевая установка между фланцами трубопровода
Рабочая среда: сточные воды, шламы, пульпа, порошкообразные среды, густые массы, технологические взвеси

Шиберный ножевой затвор Ду50 Ру10 с корпусом из GG25, ножом из AISI 304 и металлическим уплотнением интегрируется в системы очистных сооружений, технологические тракты целлюлозно-бумажных предприятий, обогатительных комбинатов, линии транспортировки сыпучих смесей и канализации. Узел со штурвалом и выдвижным штоком предназначен для периодического отсечения потоков без применения электрических или пневматических источников энергии.
