Кран шаровый Zetkama 565A Ду 65 Ру 16 , фланцевый , чугунный GG25, шар латунь , седло PTFE, Тmax=150oC
АРТ: HT01A34855

Кран шаровый Zetkama 565A Ду 65 Ру 16 , фланцевый , чугунный GG25, шар латунь , седло PTFE, Тmax=150oC

АРТ: HT01A34855
Краткие характеристики
Все характеристики
Страна производства
ПОЛЬША
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Теплоснабжение
Тип управления
Ручка - рычаг

Товар не поставляется

Описание

Шаровый кран Zetkama серии 565, артикул 565-065, предназначен для перекрытия потока в трубопроводах с номинальным диаметром Ду65. Кран имеет фланцевое присоединение, номинальное давление Ру16, корпус из серого чугуна GG25, латунный шар и седла из PTFE. Максимальная рабочая температура — до +150 °C.

Назначение

Кран применяется в качестве запорной арматуры. Конструкция рассчитана на работу с промышленной холодной и горячей водой, водяным паром, воздухом и химически нейтральными средами. Использование крана предусмотрено для полного открытия или полного перекрытия потока.

Основные параметры

  • Тип арматуры: шаровый кран, двухходовой, полнопроходной.
  • Серия: Zetkama 565.
  • Артикул: 565-065.
  • Номинальный диаметр: Ду65.
  • Номинальное давление: Ру16, или 16 бар.
  • Присоединение: фланцевое с обеих сторон, ф/ф.
  • Максимальная рабочая температура: +150 °C.
  • Рабочий температурный диапазон: от −10 до +150 °C.

Материалы основных деталей

  • Корпус: серый чугун GG25 / EN-GJL-250.
  • Шар: латунь CuZn39Pb3 с покрытием Cr-Ni.
  • Седла шара: PTFE.
  • Уплотнение корпуса: EPDM.
  • Шток: нержавеющая сталь X20Cr13.
  • Пружина: нержавеющая сталь X20Cr13.
  • Рукоятка: углеродистая сталь St37-2.

Конструкция и управление

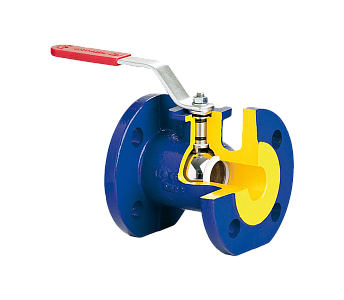

Кран выполнен в прямом фланцевом корпусе. Запирающий элемент — шар с проходным отверстием; положение шара изменяется поворотом ручки-рычага на 90°. Уплотнительные седла из PTFE обеспечивают герметизацию в зоне шара. Шток изготовлен из коррозионностойкой стали.

Присоединительные и габаритные размеры

  • Строительная длина: 170 мм.
  • Наружный диаметр фланца для Ру16: 185 мм.
  • Диаметр расположения крепежных отверстий: 145 мм.
  • Количество и диаметр отверстий во фланце: 4 × 19 мм.
  • Высота до оси рукоятки: 149 мм.
  • Высота от оси трубопровода до верхней части корпуса: 104 мм.

Герметичность

Кран соответствует классу герметичности «А». Фланцевое исполнение предназначено для монтажа на трубопроводах с ответными фланцами Ду65 Ру16.

Характеристики
Страна производства
ПОЛЬША
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Теплоснабжение
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Полнопроходные
Высота, мм
149 мм
Материал
Чугунные
Диаметр, (мм, дюйм)
65 (2 1/2)
Давление, бар
16
Максимальная рабочая температура t max, °C
+150
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Нет
Гарантия
1 год
Цвет
Синие
Артикул
HT01A34855
Объём одной штуки, м³
0.02041
Вес (кг)
11.89
Длина (мм)
245
Ширина (мм)
245
Высота (мм)
340
