Кран шаровый Zetkama 565A Ду 80 Ру 16 , фланцевый , чугунный GG25, шар латунь , седло PTFE, Тmax=150oC
АРТ: HT01A34856

Кран шаровый Zetkama 565A Ду 80 Ру 16 , фланцевый , чугунный GG25, шар латунь , седло PTFE, Тmax=150oC

АРТ: HT01A34856
Краткие характеристики
Все характеристики
Страна производства
ПОЛЬША
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Теплоснабжение
Тип управления
Ручка - рычаг

Товар не поставляется

Описание

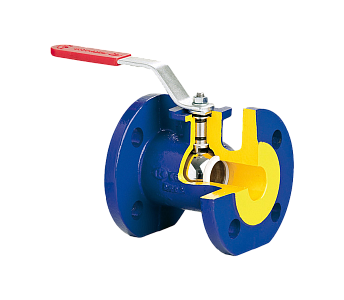

Шаровый кран 565-080 (565A080C09) — полнопроходная запорная арматура DN80 с фланцевым присоединением, номинальным давлением PN16 и максимальной рабочей температурой до 150 °C. Корпус выполнен из серого чугуна GG25, шар — из латуни, седловое уплотнение — из PTFE.

Назначение
Кран предназначен для перекрытия потока в трубопроводах с промышленной холодной и горячей водой, гликолевыми растворами, сжатым воздухом и нейтральными средами. Используется как запорное устройство; для регулирующей работы не предназначен.

Конструкция
Изделие имеет прямой полнопроходный канал, благодаря чему внутренний проход соответствует условному диаметру DN80. Запирание выполняется поворотом шара на 90°. Управление — ручное, рычагом.

Материалы основных деталей

  • корпус и присоединительные части — серый чугун EN-GJL-250 (GG25);
  • запорный шар — латунь;
  • седловые кольца шара — PTFE;
  • шток — коррозионностойкая сталь;
  • уплотнения корпуса и штока — EPDM.

Присоединение к трубопроводу
Исполнение ф/ф означает фланцевое присоединение с обеих сторон. Фланцы рассчитаны на соединение с ответными фланцами PN16. Для DN80 наружный диаметр фланца составляет 200 мм, диаметр расположения крепежных отверстий — 160 мм, крепление выполняется восемью отверстиями диаметром 19 мм.

Рабочие параметры

  • условный проход — DN80;
  • номинальное давление — PN16, или 1,6 МПа;
  • максимальная температура рабочей среды — 150 °C;
  • коэффициент пропускной способности Kvs — 978,9 м³/ч;
  • герметичность затвора — класс A по EN 12266-1.

Температурно-давленческий режим
При температуре среды до 100 °C кран допускает работу при давлении до 16 бар. При температуре 150 °C допустимое рабочее давление для корпуса из EN-GJL-250 составляет до 14,4 бар. При подборе необходимо учитывать фактическое сочетание давления, температуры и характеристик рабочей среды.

Монтажные размеры
Строительная длина крана DN80 — 180 мм. Присоединительные фланцы выполнены по EN 1092-2, строительная длина соответствует EN 558, серия 14. Конструкция предусматривает монтаж площадки ISO 5211 F10 для установки привода при необходимости.

Характеристики
Страна производства
ПОЛЬША
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Теплоснабжение
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Полнопроходные
Материал
Чугунные
Диаметр, (мм, дюйм)
80 (3)
Давление, бар
16
Максимальная рабочая температура t max, °C
+150
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Нет
Гарантия
1 год
Цвет
Синие
Артикул
HT01A34856
Объём одной штуки, м³
0.00945
Вес (кг)
16.15
Длина (мм)
175
Ширина (мм)
200
Высота (мм)
270
Дата доставки в ваш город
Документация
Трубопроводная арматура общепромышленного применения
42.57Мб
Сертификат соответствия на оборудование Zetkama (ТР ТС 010/2011) PDF, 1.65 Мб PDF
1.65Мб
Декларация соответствия на 565 Шаровый кран.pdf
1.46Мб
