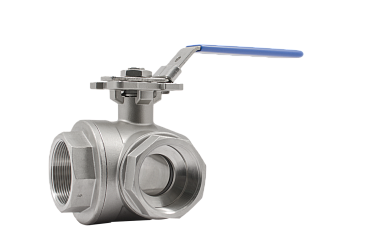

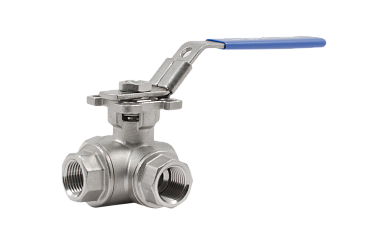

BV03L.04.040.63.Р/Р - Кран шар.3-ход,корп-нерж, полупр. DN40 PN63, ISO фланец,рез/рез, L-порт NEW
АРТ: BL09A661679

BV03L.04.040.63.Р/Р - Кран шар.3-ход,корп-нерж, полупр. DN40 PN63, ISO фланец,рез/рез, L-порт NEW

АРТ: BL09A661679
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Пароконденсатные системы / Пневматика / Пожаротушение / Теплоснабжение / Холодоснабжение
Тип
L-образный
АДЛ АДЛ Бренд АДЛ
Описание
BV03L.04.040.63.Р/Р - Кран шар.3-ход,корп-нерж, полупр. DN40 PN63, ISO фланец,рез/рез, L-порт NEW (артикул BL09A661679) представляет собой элемент промышленной трубопроводной запорно-распределительной арматуры, спроектированный для перенаправления и разделения потоков рабочих сред. Данное устройство относится к модификации BV03L NEW и выполнено в трехходовом корпусе с внутренним запирающим элементом шарового типа, имеющим L-образный канал (L-порт). Конструкция проточной части является полупроходной (стандартнопроходной), что определяет пропускную способность изделия и снижает крутящий момент, требуемый для позиционирования запирающего шара.Корпус крана изготовлен из нержавеющей стали, что обеспечивает химическую стойкость к воздействию некоррозионных и агрессивных сред в технологических системах. Номинальный диаметр условного прохода арматуры составляет DN 40 (Ду 40 мм, метрический эквивалент 1 1/2 дюйма). Максимальное расчетное рабочее давление изделия соответствует параметру PN 63 бар (Ру 63 кгс/см², 6,3 МПа).

Сопряжение с трубопроводной магистралью выполняется посредством резьбовых муфтовых соединений типа «резьба/резьба» (рез/рез, внутренняя трубная резьба на трех присоединительных патрубках). Конструктивной особенностью модификации является наличие интегрированной верхней платформы — монтажного фланца по международному стандарту ISO (ISO 5211). Данная площадка предназначена для установки механизмов дистанционного и автоматического позиционирования: четвертьоборотных пневматических приводов (двустороннего действия или с пружинным возвратом), электрических исполнительных приводов, редукторов и блоков концевых выключателей без демонтажа крана с технологической линии.

Кинематика L-порта предусматривает коммутацию центрального патрубка с одним из двух боковых направлений под углом 90 градусов. Схема переключения исключает смешивание потоков в единый контур, выполняя функцию перенаправления движения среды из общего канала в левый либо правый технологический рукав, а также полное перекрытие одного из контуров.

Технические характеристики и параметры изделия BV03L.04.040.63.Р/Р:
  • Модель: BV03L.04.040.63.Р/Р NEW
  • Тип запорно-регулирующей арматуры: кран шаровой трехходовой муфтовый
  • Конфигурация распределения потока: L-порт (L-образный канал, 3-ходовой переключающий)
  • Гидравлический профиль прохода: полупроходной (зауженное/редуцированное сечение)
  • Номинальный диаметр: DN 40 (Ду 40 мм / 1 1/2")
  • Номинальное рабочее давление: PN 63 (Ру 63 бар / 6,3 МПа)
  • Конструкционный материал корпуса: коррозионностойкая нержавеющая сталь
  • Тип присоединения к технологическому трубопроводу: резьбовое (внутренняя резьба / внутренняя резьба, муфта/муфта)
  • Интерфейс сопряжения с приводом: стандартизированный ISO-фланец (площадка ISO 5211)
  • Угол вращения затвора: 90 градусов (четвертьоборотный механизм)
  • Функциональное назначение: переключение, распределение, отсечение направления потока
  • Среда применения: жидкие и газообразные технологические среды, совместимые с нержавеющей сталью
Изделие применяется в системах промышленного водоснабжения, технологических установках переработки, обвязке резервуаров, химических магистралях, системах сжатого воздуха и гидравлических контурах со статическим давлением до 63 бар. Резьбовой 3-ходовой шаровый нержавеющий кран Ду40 Ру63 под ISO привод рассчитан на работу в составе автоматизированных трубопроводов с прямым монтажом управляющего оборудования.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Пароконденсатные системы / Пневматика / Пожаротушение / Теплоснабжение / Холодоснабжение
Тип
L-образный
Тип управления
Ручка - рычаг
Проход
Стандартнопроходной (неполнопроходной)
Материал
Нержавеющие
Диаметр, (мм, дюйм)
40 (1 1/2)
Давление, бар
63
Максимальная рабочая температура t max, °C
+200
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год эксплуатации, но не более 1,5 года с даты продажи
Цвет
Серые / Синие
Артикул
BL09A661679
Объём одной штуки, м³
0.00346
Вес (кг)
3.4
Длина (мм)
240
Ширина (мм)
120
Высота (мм)
120
