Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые трехходовые \ BV03L.04.032.63.Р/Р - Кран шар.3-ход,корп-нерж, полупр. DN32 PN63, ISO фланец, рез/рез

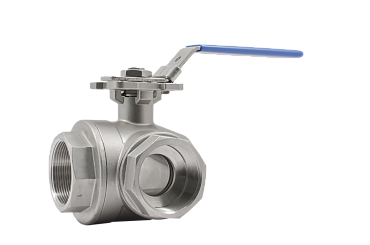

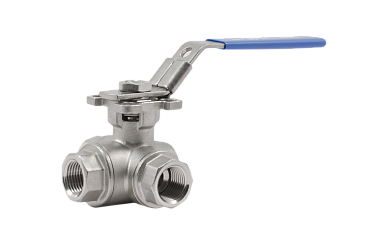

BV03L.04.032.63.Р/Р - Кран шар.3-ход,корп-нерж, полупр. DN32 PN63, ISO фланец, рез/рез
АРТ: BL09A661677

BV03L.04.032.63.Р/Р - Кран шар.3-ход,корп-нерж, полупр. DN32 PN63, ISO фланец, рез/рез

АРТ: BL09A661677
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Пароконденсатные системы / Пневматика / Пожаротушение / Теплоснабжение / Холодоснабжение
Тип
L-образный
АДЛ АДЛ Бренд АДЛ
Описание
BV03L.04.032.63.Р/Р - Кран шар.3-ход,корп-нерж, полупр. DN32 PN63, ISO фланец, рез/рез (артикул BL09A661677) представляет собой специализированный узел распределительной и запорной трубопроводной арматуры с полупроходным сечением затвора. Изделие предназначено для дискретного перенаправления потоков технологических сред в промышленных гидравлических и пневматических линиях. Конструкция запорного органа базируется на сферическом элементе с Г-образным (L-образным) внутренним каналом, что обеспечивает гидравлическую связь между смежными портами под углом 90 градусов.Размерная группа арматуры соответствует номинальному диаметру DN 32 (Ду 32 мм, трубный размер 1 1/4 дюйма). Расчетный предел механической прочности корпуса при постоянном гидростатическом воздействии составляет PN 63 (номинальное давление 63 бара / 6,3 МПа / Ру 63). Корпусные детали крана изготовлены из нержавеющей стали, что обуславливает эксплуатационную совместимость с неагрессивными и химически активными средами, деминерализованной водой, паром низких параметров, нефтепродуктами и сжатыми газами.

Гидравлическое сечение полупроходного типа снижает величину крутящего момента на шпинделе при повороте шара под перепадом давления, что снижает нагрузку на исполнительные механизмы при сохранении нормативных значений коэффициента пропускной способности. Соединение корпуса с участками трубопроводной трассы выполняется посредством трубной цилиндрической резьбы на всех трех портах (исполнение «резьба/резьба», муфтовое присоединение с внутренней резьбой).

Верхняя часть корпуса снабжена интегрированной механической базой стандарта ISO (монтажная площадка ISO 5211). Данный узел предназначен для жесткой фиксации четвертьоборотных силовых приводов без применения дополнительных переходных скоб и адаптеров. Посредством фланца ISO кран агрегатируется с пневматическими приводами двухстороннего или одностороннего действия, реверсивными электрическими приводами напряжением 24V/220V/380V, а также ручными редукторами червячного типа.

Параметры и технические характеристики крана BL09A661677:
  • Модель изделия: BV03L.04.032.63.Р/Р
  • Классификация арматуры: кран шаровой 3-ходовой распределительный
  • Схема коммутации потоков: L-порт (L-образное сверление шарового затвора)
  • Профиль гидравлического канала: полупроходной (стандартный редуцированный проход)
  • Размер условного прохода: DN 32 (Ду 32 мм / резьба G 1 1/4")
  • Граница номинального давления среды: PN 63 бар (6,3 МПа / 63 кгс/см²)
  • Материал основных корпусных элементов: сталь нержавеющая
  • Конфигурация присоединительных патрубков: муфтовая (внутренняя резьба / внутренняя резьба)
  • Монтажная база привода: стандартизированный ISO-фланец (по спецификации ISO 5211)
  • Вращательное позиционирование затвора: 90° (четверть оборота)
  • Среды эксплуатации: нейтральные и коррозионно-активные жидкие и газовые среды
  • Назначение узла: селективное разделение и отвод потока без функции дросселирования
Данный шаровой кран применяется в распределительных гребенках, теплообменных контурах, блоках водоподготовки, технологических установках химической, нефтеперерабатывающей и пищевой промышленности, где необходима автоматизация переключения потоков при давлении до Ру 63. Модификация BV03L DN32 PN63 под фланец ISO интегрируется в резьбовые участки трубопроводов без проведения сварочных работ.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Пароконденсатные системы / Пневматика / Пожаротушение / Теплоснабжение / Холодоснабжение
Тип
L-образный
Тип управления
Ручка - рычаг
Проход
Стандартнопроходной (неполнопроходной)
Материал
Нержавеющие
Диаметр, (мм, дюйм)
32 (1 1/4)
Давление, бар
63
Максимальная рабочая температура t max, °C
+200
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год эксплуатации, но не более 1,5 года с даты продажи
Цвет
Серые / Синие
Артикул
BL09A661677
Объём одной штуки, м³
0.00329
Вес (кг)
2.2
Длина (мм)
230
Ширина (мм)
110
Высота (мм)
130
Дата доставки в ваш город
21.10.2026
Документация
Техническое описание Кран BV03.pdf
492.66Кб
Декларация о соответствии на Кран BV до 18.09.2029 О безопасности оборудования.pdf
298.21Кб
Декларация о соответствии на кран BV до 27.07.2030.pdf
516.88Кб
Сертификат соответствия на краны шаровые BV до 27.05.2027.pdf
1.74Мб
