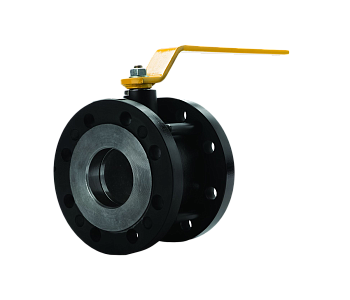

Кран шаровый АДЛ серии BV17 DN 20, PN 40,стальной, фланцевый, полнопроходной BV17.03.020.40.Ф/Ф
АРТ: BL02A210349

Кран шаровый АДЛ серии BV17 DN 20, PN 40,стальной, фланцевый, полнопроходной BV17.03.020.40.Ф/Ф

АРТ: BL02A210349
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Пароконденсатные системы
Тип управления
Ручка - рычаг

Товар не поставляется

Описание

Кран шаровой BV17.03.020.40.Ф/Ф — двухходовой полнопроходный запорный кран серии BV17 с корпусом из углеродистой стали. Исполнение с фланцевым присоединением, условным проходом DN20, номинальным давлением PN40 и строительной длиной 72 мм.

Назначение. Кран предназначен для перекрытия потока рабочей среды в трубопроводах. Применяется в системах водоснабжения, паровых и пароконденсатных системах, а также на объектах химической, нефтехимической, нефтегазовой, пищевой, целлюлозно-бумажной, горнодобывающей и сталелитейной промышленности.

Конструкция. Изделие имеет двухходовую полнопроходную конструкцию. Диаметр проходного отверстия соответствует DN20, что позволяет не уменьшать проходное сечение трубопровода в месте установки крана.

Основные параметры.

  • Серия: BV17;
  • Артикул: BV17.03.020.40.Ф/Ф;
  • Условный проход: DN20;
  • Номинальное давление: PN40, или 4,0 МПа;
  • Тип присоединения: фланец/фланец;
  • Строительная длина: L = 72 мм;
  • Рабочий температурный диапазон: от −40 до +250 °C;
  • Масса: 2,6 кг.

Материалы основных деталей. Корпус и рукоятка изготовлены из углеродистой стали 1.0038. Шар и шток выполнены из нержавеющей стали 1.4301. Уплотнения шара и штока — PTFE с графитом.

Присоединительные размеры. Для исполнения DN20 наружный размер фланцевой части составляет 75 мм. Крепление выполняется через четыре отверстия диаметром 14 мм. Высота крана составляет 105 мм.

Условия эксплуатации. Температурный диапазон зависит от характеристик рабочей среды и применяемых материалов уплотнений. Номинальное давление PN40 является условным значением; допустимое рабочее давление следует определять с учетом температуры среды.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Пароконденсатные системы
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Полнопроходные
Материал
Стальные
Диаметр, (мм, дюйм)
20 (3/4)
Давление, бар
40
Максимальная рабочая температура t max, °C
+220
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Нет
Гарантия
1 год
Цвет
Желтые
Артикул
BL02A210349
Объём одной штуки, м³
0.00116
Вес (кг)
2.6
Длина (мм)
72
Ширина (мм)
75
Высота (мм)
140
