Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ BV18.04.065.16.Ф/Ф - Кран шар.,корп-нерж, полнопр. DN65 PN16, (наклейка с С/Н)
-30%

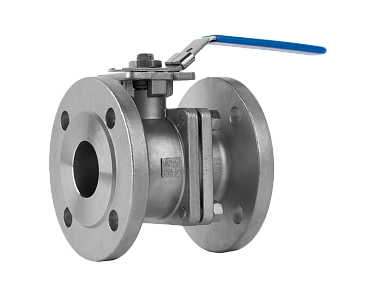

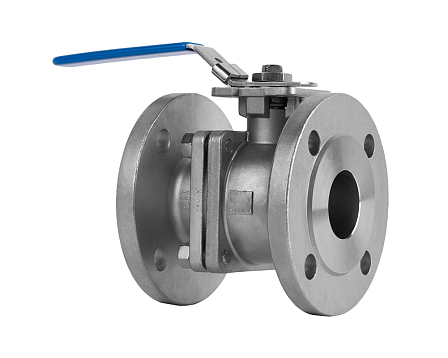

BV18.04.065.16.Ф/Ф - Кран шар.,корп-нерж, полнопр. DN65 PN16, (наклейка с С/Н)
АРТ: BL09E675055
-30%

BV18.04.065.16.Ф/Ф - Кран шар.,корп-нерж, полнопр. DN65 PN16, (наклейка с С/Н)

АРТ: BL09E675055
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы / Пищевая промышленность / Пневматика / Теплоснабжение / Холодоснабжение
Тип управления
Ручка - рычаг
АДЛ АДЛ Бренд АДЛ
-30%
68 756.80 ₽
48 129.76 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
В наличии 1 шт Склад Липецк: 1 шт
Описание
BV18.04.065.16.Ф/Ф - Кран шар.,корп-нерж, полнопр. DN65 PN16, (наклейка с С/Н) (артикул BL09E675055) является запорным узлом промышленного назначения линейки BV18, спроектированным для полного разобщения или сообщения участков трубопроводных магистралей. Изделие имеет двухходовую прямоточную конструкцию с вращающимся сферическим запорным органом и ориентировано на эксплуатацию в технологических средах с номинальным давлением гидросистемы PN 16 (1,6 МПа / 16 бар / 16 кгс/см²).Проходной канал шарового затвора выполнен в полнопроходном геометрическом формате: диаметр круглого отверстия сферы соответствует внутреннему сечению подключаемой трубы калибра DN 65 (условный проход Ду 65 мм, размерный эквивалент 2 1/2 дюйма). Полнопроходное сечение нивелирует сужение потока на запорном органе, что минимизирует гидравлические потери давления на данном участке сети, снижает риск скопления взвешенных механических частиц и обеспечивает беспрепятственный проход транспортируемой среды в прямом направлении с расчетными показателями расхода.

Корпусные детали крана изготовлены из нержавеющей стали. Материал обеспечивает устойчивость конструкции к межкристаллитной и поверхностной коррозии при взаимодействии с технической водой, паром, углеводородными соединениями, спиртовыми фракциями, растворами солей и умеренно агрессивными химическими составами. Конструкция рассчитана на механические нагрузки, возникающие при термических расширениях и вибрациях трубопровода в пределах заявленного класса давления PN 16.

Присоединение крана к технологической сети осуществляется через фланцевые патрубки на обоих концах корпуса (конфигурация «фланец/фланец», ф/ф). Размеры и геометрия крепежных отверстий фланцев согласованы с ответными фланцами нормативного давления Ру 16, монтаж выполняется болтовыми парами или шпильками с применением межфланцевых уплотнений. Особенностью комплектации данной модификации является наличие на корпусе заводской наклейки с индивидуальным серийным номером (С/Н), что гарантирует прослеживаемость партии, упрощает паспортизацию изделия при вводе в эксплуатацию и идентификацию оборудования при регламентном обслуживании.

Технические параметры и характеристики крана BL09E675055:
  • Модельный ряд: BV18.04.065.16.Ф/Ф
  • Тип арматуры: кран шаровой запорный двухходовой
  • Гидравлический профиль затвора: полнопроходной (полное совпадение прохода с калибром трубы)
  • Условный диаметр прохода: DN 65 (Ду 65 мм / 2 1/2")
  • Рабочее расчетное давление среды: PN 16 (Ру 16 бар / 1,6 МПа)
  • Материал корпусных элементов: нержавеющая сталь
  • Способ установки на трубопровод: фланцевый (двухстороннее исполнение фланец/фланец, ф/ф)
  • Идентификация: заводская маркировочная наклейка с серийным номером (С/Н)
  • Траектория запирания: поворот на угол 90° (четвертьоборотный механизм «открыто/закрыто»)
  • Рабочий режим затвора: запорный (промежуточное дросселирование не предусмотрено)
  • Рабочие среды: жидкие, вязкие и газообразные среды, не вызывающие химической деструкции нержавеющей стали
Фланцевый шаровой кран Ду65 Ру16 из нержавеющей стали применяется в промышленных контурах охлаждения, теплотехнических установках, пищевых и химических перекачивающих линиях, станциях фильтрации и установках водоснабжения с фланцевыми узлами DN65. Полнопроходной нержавеющий кран BV18 ф/ф обеспечивает расчетную пропускную способность магистрали при постоянном давлении до 16 бар.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы / Пищевая промышленность / Пневматика / Теплоснабжение / Холодоснабжение
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Материал
Нержавеющие
Диаметр, (мм, дюйм)
65 (2 1/2)
Давление, бар
16
Максимальная рабочая температура t max, °C
+200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год эксплуатации, но не более 1,5 года с даты продажи
Цвет
Серые / Синие
Артикул
BL09E675055
Объём одной штуки, м³
0.00755
Вес (кг)
17
Длина (мм)
170
Ширина (мм)
185
Высота (мм)
240
Дата доставки в ваш город
Документация
Техническое описание Кран шаровой ADL BV18.pdf
1.49Мб
Декларация о соответствии на Кран BV до 18.09.2029 О безопасности оборудования.pdf
298.21Кб
Декларация о соответствии на кран BV до 27.07.2030.pdf
516.88Кб
Сертификат соответствия на краны шаровые BV до 27.05.2027.pdf
1.74Мб
