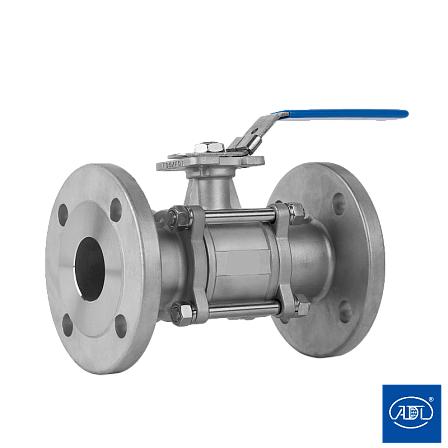

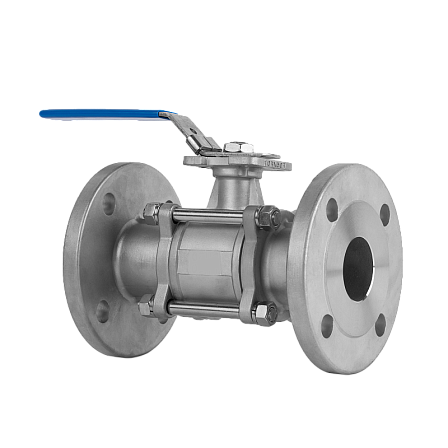

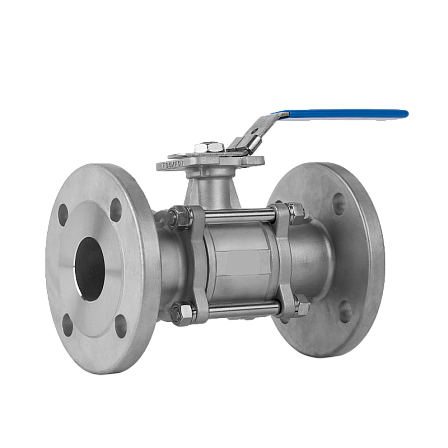

BV17.04.025.40.Ф/Ф - Кран шар., корп-нерж., полнопроходной DN25 PN40, ф/ф с ISO-фланцем F04/F05 NEW
АРТ: BL09C661743

BV17.04.025.40.Ф/Ф - Кран шар., корп-нерж., полнопроходной DN25 PN40, ф/ф с ISO-фланцем F04/F05 NEW

АРТ: BL09C661743
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы / Пожаротушение / Теплоснабжение / Холодоснабжение
Тип управления
Ручка - рычаг
АДЛ АДЛ Бренд АДЛ
Описание
BV17.04.025.40.Ф/Ф - Кран шар., корп-нерж., полнопроходной DN25 PN40, ф/ф с ISO-фланцем F04/F05 NEW (артикул BL09C661743) представляет собой двухходовую запорную арматуру прямоточного типа, предназначенную для полного перекрытия или открытия потока рабочей среды в технологических трубопроводах. Изделие относится к обновленной линейке BV17 NEW и конструктивно выполнено с полнопроходным каналом сферического затвора, диаметр которого точно соответствует внутреннему сечению подключаемой трубы, что исключает сужение проходного отверстия.Геометрия полнопроходного сечения обеспечивает минимальный коэффициент гидравлического сопротивления системы, предотвращая возникновение турбулентных завихрений рабочей среды, снижение давления на расчетном участке магистрали и кавитационный износ внутренних компонентов. Номинальный калибр арматуры составляет DN 25 (условный диаметр Ду 25 мм, посадочный размер 1 дюйм). Предельное статическое гидродинамическое давление для данной модификации зафиксировано на уровне PN 40 (номинальное давление 40 бар / 4,0 МПа / Ру 40 кгс/см²).

Материалом для изготовления корпусных деталей служит нержавеющая сталь, что обуславливает химическую пассивность поверхности к окислительным процессам и коррозионному разрушению при контакте с водой, паром, техническими маслами, спиртами, углеводородами и растворами кислотно-щелочного спектра. Монтаж крана в трубную линию реализуется через двухстороннее фланцевое сопряжение (исполнение «фланец/фланец», сокращенно ф/ф). Фланцы корпуса стыкуются со стандартными ответными фланцами трубопроводной системы при помощи шпилек или болтовых соединений с межфланцевыми уплотнительными прокладками.

Конструктивной особенностью модели BV17.04.025.40.Ф/Ф является встроенный верхний фланец стандарта ISO 5211 с унифицированными посадочными типоразмерами F04 и F05. Данный интерфейс предназначен для прямого бесконсольного монтажа приводов управления запорным органом без применения переходных кронштейнов и удлинителей штока. Конфигурация F04/F05 допускает агрегатирование с пневмоприводами прямого и обратного действия, четвертьоборотными электроприводами общепромышленного или взрывозащищенного исполнения, а также с ручными редукторными узлами.

Технические характеристики и рабочие параметры арматуры BL09C661743:
  • Модельный индекс: BV17.04.025.40.Ф/Ф (серия BV17 NEW)
  • Функциональное назначение арматуры: кран шаровой запорный двухходовой прямоточный
  • Спецификация проходного канала: полнопроходной (полный проход без сужения сечения)
  • Номинальный диаметр условного прохода: DN 25 (Ду 25 мм / 1")
  • Номинальное рабочее давление среды: PN 40 (Ру 40 бар / 4,0 МПа)
  • Конструкционный материал корпуса: нержавеющая сталь
  • Тип подсоединения к магистрали: фланцевое (фланец/фланец, ф/ф)
  • Монтажная площадка под приводную технику: мультиразмерный ISO-фланец F04/F05 (стандарт ISO 5211)
  • Рабочий ход запирающего элемента: 90° (четвертьоборотное перекрытие потока)
  • Режим работы узла: отсечной (двухпозиционный: «открыто» / «закрыто»)
  • Совместимость с рабочими средами: жидкие и газовые среды, химически нейтральные к нержавеющей стали
Фланцевый шаровой кран Ду25 Ру40 из нержавеющей стали эксплуатируется в составе установок химической переработки, контурах охлаждения, системах пароснабжения, блоках очистки и водоподготовки, технологических обвязках емкостного оборудования и распределительных коллекторах. Исполнение с посадочной базой ISO 5211 F04/F05 позволяет интегрировать кран в автоматизированные комплексы дистанционного управления потоками высокого давления до 40 бар.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы / Пожаротушение / Теплоснабжение / Холодоснабжение
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Материал
Нержавеющие
Диаметр, (мм, дюйм)
25 (1)
Давление, бар
40
Максимальная рабочая температура t max, °C
+200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год эксплуатации, но не более 1,5 года с даты продажи
Цвет
Серые / Синие
Артикул
BL09C661743
Объём одной штуки, м³
0.00247
Вес (кг)
4
Длина (мм)
160
Ширина (мм)
115
Высота (мм)
145
Дата доставки в ваш город
10.02.2027
Документация
Техническое описание Кран шаровой BV17.pdf
566.02Кб
Декларация о соответствии на Кран BV до 18.09.2029 О безопасности оборудования.pdf
298.21Кб
Декларация о соответствии на кран BV до 27.07.2030.pdf
516.88Кб
Сертификат соответствия на краны шаровые BV до 27.05.2027.pdf
1.74Мб
