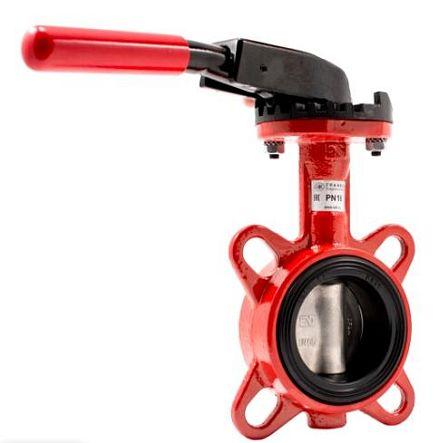

Затвор Поворотный Дисковый ГРАНВЭЛ ЗПВЛ - FLN(w)-5-150-MN-Е, Ду 150, Ру16, чугунный, диск нержавеющий, с рукояткой, уплотнение EPDM
- Описание
- Характеристики
- Видео о товаре
- Документация Аналогичные товары
Дисковый поворотный затвор ГРАНВЭЛ® ЗПВЛ-FLN(w)-5-150-MN-E предназначен для перекрытия потока в трубопроводах Ду150. Исполнение межфланцевое, номинальное давление Ру16, управление — рукоятка. Корпус выполнен из высокопрочного чугуна GGG40, диск — из нержавеющей стали CF8M, седловое уплотнение — EPDM.
Назначение. Затвор применяется в системах водоснабжения, на линиях питьевой воды, для некоторых видов пищевых продуктов, в системах пожаротушения, а также при транспортировке растворов этиленгликоля и пропиленгликоля концентрацией до 45 %. Рабочее положение диска изменяется рукояткой.
Конструкция и материалы. Корпус изготовлен из высокопрочного чугуна GGG40. Запорный диск изготовлен из коррозионностойкой нержавеющей стали CF8M. Седло выполнено из EPDM; уплотнение является сменным. Материалы исполнения соответствуют серии ЗПВЛ для воды и совместимых сред.
Рабочие параметры. Номинальный диаметр затвора — Ду150, номинальное давление — Ру16, или 1,6 МПа. Рабочая температура перекачиваемой среды составляет от −15 до +95 °C. Кратковременно допускается температура до +110 °C, минимальная кратковременная температура — до −20 °C.
Присоединение и управление. Затвор имеет межфланцевое присоединение и устанавливается между фланцами трубопровода. Рукоятка MN обеспечивает ступенчатую фиксацию положения диска через 15°. Концевые выключатели в данном исполнении не предусмотрены.
Основные характеристики.
- Модель: ЗПВЛ-FLN(w)-5-150-MN-E;
- тип арматуры: затвор поворотный дисковый;
- условный проход: Ду150;
- номинальное давление: Ру16;
- тип присоединения: межфланцевый;
- управление: ручная рукоятка MN;
- материал корпуса: высокопрочный чугун GGG40;
- материал диска: нержавеющая сталь CF8M;
- материал седла: EPDM;
- класс герметичности: A;
- строительная длина: 56 мм;
- масса: 7,8 кг.
Монтажные размеры. Для исполнения Ду150 с рукояткой MN строительная длина C составляет 56 мм, наружный диаметр корпуса D — 206 мм, размер F — 133 мм, размер E — 75 мм, размер G — 90 мм. Диаметр K для фланцев Ру16 составляет 240 мм. Габаритная высота H — 401 мм, размер B — 268 мм, размер L — 315 мм.
