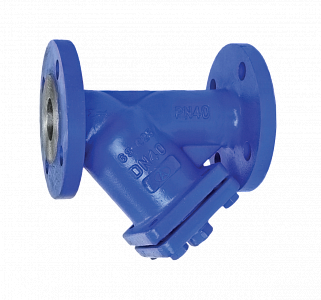

Фильтр сетчатый АДЛ IS40.03.0600.015.40. DN15 РN 40 стальной, фланцевый, со сливной пробкой Тмакс-400оС BM04A102750
- Описание
- Характеристики
- Документация Аналогичные товары
Фильтр сетчатый IS40.03.0600.015.40.Ф/Ф — стальной фланцевый фильтр серии IS40 со сливной пробкой для удаления механических примесей из потока воды и пара. Номинальный диаметр DN 15, номинальное давление PN 40, предельная температура рабочей среды — до +400 °C.
Назначение
Фильтр предназначен для предварительной очистки рабочей среды от крупных механических частиц. Применяется в системах тепло- и водоснабжения, работающих с холодной и горячей водой, а также паром.
Конструктивное исполнение
Изделие выполнено в корпусе из углеродистой стали GS-C25. Конструкция включает крышку, фильтрующую сетку, графитовую прокладку и стальную сливную пробку. Сливная пробка используется для удаления накопившихся загрязнений.
Фильтрующий элемент
Фильтрующий элемент изготовлен из нержавеющей стали AISI 304. Для исполнения DN 15 используется сетка с размером ячейки 0,6 мм. Сетка задерживает механические примеси перед поступлением среды к оборудованию трубопроводной системы.
Основные технические параметры
- Серия: IS40;
- Артикул: IS40.03.0600.015.40.Ф/Ф;
- Дополнительный артикул: BM04A102750;
- Номинальный диаметр: DN 15;
- Номинальное давление: PN 40, или 4,0 МПа;
- Максимальная температура: +400 °C;
- Тип присоединения: фланцевое, фланец/фланец;
- Материал корпуса и крышки: углеродистая сталь GS-C25;
- Материал сетки: нержавеющая сталь AISI 304;
- Материал уплотнения: графит;
- Размер ячейки сетки: 0,6 мм;
- Пропускная способность Kv: 5,95 м³/ч;
- Строительная длина L: 130 мм;
- Высота H: 70 мм;
- Масса: 3 кг.
Присоединительные размеры
Фланцевое присоединение рассчитано на давление PN 40. Наружный диаметр фланца D составляет 95 мм, диаметр уплотнительной поверхности D1 — 65 мм, проходной диаметр D2 — 45 мм. Предусмотрено четыре отверстия диаметром 14 мм.
Монтаж
При горизонтальной установке фильтр монтируют крышкой вниз с учетом направления потока, указанного на корпусе. На паропроводе крышку располагают вбок. Вертикальная установка допускается только при движении рабочей среды сверху вниз.
Температурно-давленческие ограничения
Номинальное давление 4,0 МПа применяется при температуре до +150 °C. При повышении температуры допустимое давление снижается: до 3,5 МПа при +200 °C, до 2,8 МПа при +300 °C и до 2,1 МПа при +400 °C.
