Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Фильтры - грязевики \ Фильтр сетчатый АДЛ IS40.03.0600.015.40 DN 250 РN 40 стальной, фланцевый, со сливной пробкой Тмакс-400оС BM04A102764

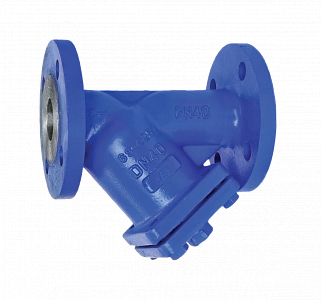

Фильтр сетчатый АДЛ IS40.03.0600.015.40 DN 250 РN 40 стальной, фланцевый, со сливной пробкой Тмакс-400оС BM04A102764
АРТ: BM04A102764

Фильтр сетчатый АДЛ IS40.03.0600.015.40 DN 250 РN 40 стальной, фланцевый, со сливной пробкой Тмакс-400оС BM04A102764

АРТ: BM04A102764
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Пароконденсатные системы / Теплоснабжение
Тип
Грязевик абонентский
-30%
316 648.15 ₽
221 653.70 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
В наличии 6 шт Центральный склад: 6 шт
Описание

Фильтр сетчатый ADL IS40.03.2000.250.40.Ф/Ф (артикул BM04A102764) — фланцевый фильтр со сливной пробкой для трубопроводов DN 250. Корпус выполнен из углеродистой стали, номинальное давление — PN 40, максимальная температура рабочей среды — до +400 °C.

Назначение

Фильтр предназначен для механической очистки потока от твердых включений в системах тепло- и водоснабжения. Рабочие среды: пар, горячая и холодная вода. Фильтрующий элемент задерживает загрязнения перед оборудованием и участками трубопровода, чувствительными к механическим примесям.

Конструкция и материалы

Изделие относится к серии IS40, ранее обозначавшейся как IS40F. Конструкция включает корпус и крышку из литой углеродистой стали GS-C25, сетку из нержавеющей стали AISI 304, графитовую прокладку и стальную сливную пробку. Сливная пробка применяется для удаления скопившегося осадка.

Основные технические характеристики

  • Серия: IS40.
  • Артикул: BM04A102764.
  • Номинальный диаметр: DN 250.
  • Номинальное давление: PN 40 — 4,0 МПа.
  • Тип присоединения: фланцевый, Ф/Ф.
  • Максимальная температура рабочей среды: +400 °C.
  • Материал корпуса и крышки: сталь GS-C25.
  • Материал фильтрующей сетки: нержавеющая сталь AISI 304.
  • Материал уплотнения: графит.
  • Размер ячейки сетки для DN 250: 2 мм.
  • Пропускная способность Kv: 1020 м³/ч.
  • Масса: 230 кг.

Фильтр рассчитан на трубопровод DN 250 и оснащен сеткой с ячейкой 2 мм.

Габаритные и присоединительные размеры

  • Строительная длина L: 730 мм.
  • Высота H: 540 мм.
  • Наружный диаметр фланца D: 450 мм.
  • Диаметр уплотнительной поверхности D1: 385 мм.
  • Диаметр прохода D2: 345 мм.
  • Толщина фланца B: 38 мм.
  • Высота уплотнительной поверхности f: 3 мм.
  • Крепежные отверстия: 12 × Ø33 мм.

Фланцевое присоединение выполнено по DIN 2501 / DIN 2635 для PN 4,0 МПа, также соответствует EN 1092-1.

Рабочее давление при температуре

Номинальное давление PN 40 относится к температуре до +150 °C. При повышении температуры допускаемое рабочее давление снижается: до 3,5 МПа при +200 °C, до 2,8 МПа при +300 °C и до 2,1 МПа при +400 °C.

Монтаж

На горизонтальном трубопроводе фильтр устанавливают крышкой вниз. На паропроводах крышка должна располагаться вбок. Вертикальная установка допускается только при направлении движения среды сверху вниз.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Пароконденсатные системы / Теплоснабжение
Тип
Грязевик абонентский
Размер ячейки, мм
2
Самопромывной
Нет
Дренажный кран
Есть
С манометром
Нет
Магнитная вставка
Нет
Высота, мм
540 мм
Материал
Стальные
Диаметр, (мм, дюйм)
250 (10)
Давление, бар
40
Максимальная рабочая температура t max, °C
+400
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Нет
Гарантия
1 год
Цвет
Синие
Артикул
BM04A102764
Длина (отрезок, бухта), м
730
Объём одной штуки, м³
0.27796
Вес (кг)
228.5
Длина (мм)
745
Ширина (мм)
455
Высота (мм)
820
Дата доставки в ваш город
Документация
Декларация соответствия на фильтры IS (ТР ТС 010-2011).pdf
118.91Кб
Декларация соответствия на фильтры IS (ТР ТС 032-2013).pdf
257.21Кб
Сертификат соответствия на фильтры IS (ТР ТС 032-2013).pdf
357.32Кб
Фильтры сетчатые серии IS40.pdf
94.76Кб
