Клапан игольчатый VYC 147-02-040 Ду 40 Ру 250 нержавеющий, tмах=400оС
АРТ: DQ03A10220

Клапан игольчатый VYC 147-02-040 Ду 40 Ру 250 нержавеющий, tмах=400оС

АРТ: DQ03A10220
Краткие характеристики
Все характеристики
Страна производства
ИСПАНИЯ
Класс товара
Промышленные
Область применения
Газоснабжение / Отопление / Пароконденсатные системы / Теплоснабжение
Тип управления
Руль (штурвал, маховик)

Товар не поставляется

Описание

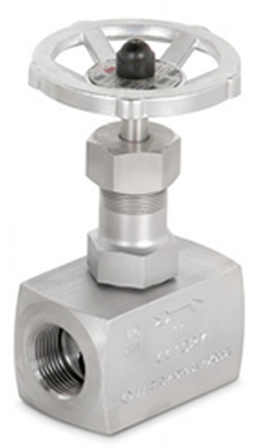

Игольчатый клапан VYC 147-03-040 — запорная трубопроводная арматура с условным проходом Ду40, номинальным давлением Ру250 и внутренним резьбовым присоединением BSP 1 1/2. Исполнение изготовлено из нержавеющей стали; клапан предназначен для жидкостей, газов и пара в системах с температурой рабочей среды до +400 °C.

Назначение и принцип работы
Клапан применяется для перекрытия потока и его точной регулировки за счёт игольчатого запорного органа. Конструкция рассчитана на использование в гидравлических, пневматических, тепловых и паровых системах, а также на технологических линиях химической и пищевой промышленности. Запорный орган имеет плавающее исполнение, ход штока выполнен с мелким шагом резьбы для плавного изменения проходного сечения.

Рабочие параметры
Условный проход изделия составляет Ду40, номинальное давление — Ру250 бар (25 МПа). Максимальная температура среды — +400 °C, минимальная — до −60 °C. При работе при +400 °C допустимое рабочее давление должно учитываться по температурной зависимости и составляет до 164 бар. Клапан не следует подбирать только по значению Ру без учёта фактической температуры среды.

Присоединение к трубопроводу
Артикул VYC 147-03-040 соответствует исполнению с внутренней трубной резьбой BSP размером 1 1/2. Резьбовое соединение предназначено для установки на трубопроводы с соответствующей наружной резьбой. Монтаж должен выполняться с применением уплотнительных материалов, совместимых с рабочей средой, температурой и рабочим давлением системы.

Материалы основных деталей
Корпус, запорный орган, шток, сальниковые детали, гайки и шайбы изготовлены из нержавеющей стали AISI 316. Уплотнение сальникового узла выполнено из графита. Применение графитовой набивки обеспечивает работоспособность узла уплотнения при повышенных температурах. Конструкция штока предусматривает заднее уплотнение, позволяющее изолировать сальниковую зону от рабочей среды при полностью открытом положении клапана.

Габаритные и гидравлические данные
Для исполнения Ду40 наружный диаметр проходного канала составляет 21 мм. Строительная длина L — 100 мм, высота H — 172 мм, максимальная высота H1 — 192 мм. Диаметр маховика — 125 мм. Масса клапана составляет около 4,36 кг. Коэффициент пропускной способности Kv для Ду40 — 12,98 м³/ч.

Основные характеристики

  • Артикул: VYC 147-03-040.
  • Тип: игольчатый запорный клапан.
  • Условный проход: Ду40.
  • Номинальное давление: Ру250, или 25 МПа.
  • Рабочая среда: жидкости, газы, пар.
  • Температура среды: от −60 до +400 °C.
  • Присоединение: внутренняя резьба BSP 1 1/2.
  • Материал корпуса: нержавеющая сталь AISI 316.
  • Уплотнение: графит.
  • Управление: ручное, маховиком.
Характеристики
Страна производства
ИСПАНИЯ
Класс товара
Промышленные
Область применения
Газоснабжение / Отопление / Пароконденсатные системы / Теплоснабжение
Тип управления
Руль (штурвал, маховик)
Материал уплотнения запорного элемента
Нержавейка
Тип уплотнения штока
Сальниковое
Материал
Нержавеющие
Диаметр, (мм, дюйм)
40 (1 1/2)
Давление, бар
250
Максимальная рабочая температура t max, °C
+400
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Нет
Гарантия
1 год
Цвет
Без цвета
Артикул
DQ03A10220
Объём одной штуки, м³
0.00473
Вес (кг)
1.5
Длина (мм)
150
Ширина (мм)
150
Высота (мм)
210
Дата доставки в ваш город
Документация
Вентили запорные VYC 147.pdf
117.28Кб
Декларация соответствия на арматуру VYC (ТР ТС 010-2011).pdf
101.19Кб
Декларация соответствия на арматуру VYC (ТР ТС 032-2013).pdf
248.83Кб
