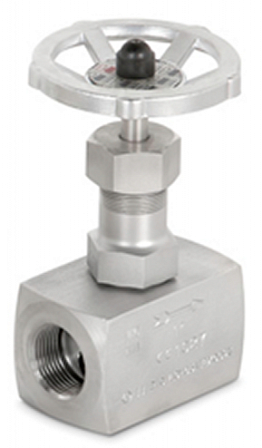

Клапан игольчатый VYC 147-02-050 Ду 50 Ру 250 нержавеющий, tмах=400оС
АРТ: DQ03A10221

Клапан игольчатый VYC 147-02-050 Ду 50 Ру 250 нержавеющий, tмах=400оС

АРТ: DQ03A10221
Краткие характеристики
Все характеристики
Страна производства
ИСПАНИЯ
Класс товара
Промышленные
Область применения
Газоснабжение / Отопление / Пароконденсатные системы / Теплоснабжение
Тип управления
Руль (штурвал, маховик)

Товар не поставляется

Описание

Игольчатый клапан VYC 147-03-050 — запорная арматура с условным проходом Ду50 и внутренней резьбой BSP 2. Исполнение предназначено для жидкостей, пара и газов; корпус и основные детали изготовлены из нержавеющей стали AISI 316. Номинальное давление клапана составляет Ру250, максимальная рабочая температура — до +400 °C.

Назначение и применение

Клапан применяется в трубопроводах гидравлических, пневматических, тепловых и паровых систем. Игольчатая конструкция используется для перекрытия потока рабочей среды и позволяет плавно изменять проходное сечение при ручном управлении. Рабочими средами являются жидкости, пар и газы, совместимые с материалами корпуса и уплотнений.

Конструкция и материалы

Корпус, клапан, корпус сальника, кольцо, крышка сальника, гайка сальника, шток и рукоятка выполнены из нержавеющей стали AISI 316. В качестве уплотнительного материала применяется графит. Такое исполнение соответствует серии VYC147-03, рассчитанной на работу при пониженной температуре до −60 °C и повышенной температуре рабочей среды.

Присоединение и управление

Клапан имеет муфтовое резьбовое присоединение с внутренней трубной резьбой BSP размером 2. Управление осуществляется рукояткой. Условный проход составляет 50 мм, что соответствует обозначению Ду50. Монтаж выполняют на участке трубопровода с ответной наружной резьбой соответствующего размера.

Рабочие параметры

Номинальное давление исполнения VYC 147-03-050 — 25,0 МПа (250 бар). Максимальная рабочая температура составляет +400 °C. Для нержавеющего исполнения в температурно-давленческой таблице указано допустимое давление 16,4 МПа при +400 °C; при выборе арматуры следует учитывать зависимость допустимого давления от фактической температуры среды.

Габаритные и гидравлические характеристики

  • Условный проход: Ду50.
  • Присоединительный размер: 2.
  • Строительная длина L: 112 мм.
  • Высота H: 191 мм.
  • Высота H1: 216 мм.
  • Диаметр рукоятки D1: 125 мм.
  • Диаметр проходного сечения: 25 мм.
  • Коэффициент пропускной способности Kvs: 19,40 м³/ч.
  • Масса нержавеющего исполнения: 7,31 кг.
Характеристики
Страна производства
ИСПАНИЯ
Класс товара
Промышленные
Область применения
Газоснабжение / Отопление / Пароконденсатные системы / Теплоснабжение
Тип управления
Руль (штурвал, маховик)
Материал уплотнения запорного элемента
Нержавейка
Тип уплотнения штока
Сальниковое
Высота, мм
191 мм
Материал
Нержавеющие
Диаметр, (мм, дюйм)
50 (2)
Давление, бар
250
Максимальная рабочая температура t max, °C
+400
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Нет
Гарантия
1 год
Цвет
Без цвета
Артикул
DQ03A10221
Длина (отрезок, бухта), м
112
Объём одной штуки, м³
0.00344
Вес (кг)
12
Длина (мм)
110
Ширина (мм)
125
Высота (мм)
250
Дата доставки в ваш город
Документация
Вентили запорные VYC 147.pdf
117.28Кб
Декларация соответствия на арматуру VYC (ТР ТС 010-2011).pdf
101.19Кб
Декларация соответствия на арматуру VYC (ТР ТС 032-2013).pdf
248.84Кб
