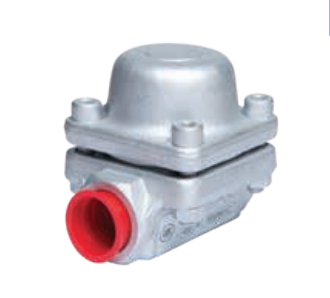

Конденсатоотводчик биметалический СТИМАКС B 31.16.020.P/P 3/4" DN 20 PN 40 стальной, резьбовой ВР/ВР, dP=16 бар Тмакс=400оС 211250
АРТ: 211250

Конденсатоотводчик биметалический СТИМАКС B 31.16.020.P/P 3/4" DN 20 PN 40 стальной, резьбовой ВР/ВР, dP=16 бар Тмакс=400оС 211250

АРТ: 211250
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы / Теплоснабжение
Материал
Стальные

Товар не поставляется

  • Описание
  • Характеристики
  • Документация
Описание

СТИМАКС® B 31.16.020.P/P — биметаллический конденсатоотводчик серии B31 со стальным корпусом и резьбовым присоединением 3/4. Предназначен для отвода конденсата и воздуха из паропроводов и теплообменного оборудования при номинальном давлении PN40, максимальном перепаде давления 16 бар и температуре рабочей среды до +400 °C.

Назначение

Конденсатоотводчик применяется для автоматического отвода конденсата из паровых магистралей, теплообменников и другого оборудования пароконденсатных систем. Допускается использование в качестве воздухоотводчика на паропроводах. Возможна установка на открытых площадках.

Принцип действия

Запорный узел выполнен на основе биметаллического элемента. Устройство отводит конденсат и воздух, ограничивая прохождение пара. Рабочий орган реагирует на изменение температуры среды.

Основные технические характеристики
  • Серия: B31.
  • Исполнение: B 31.16.020.P/P.
  • Тип: биметаллический конденсатоотводчик.
  • Присоединение: резьбовое, 3/4.
  • Номинальное давление: PN40.
  • Максимально допустимое давление: 4 МПа.
  • Максимальный перепад давления: 1,6 МПа (16 бар).
  • Максимальная допустимая температура: +400 °C.
  • Максимальное рабочее давление: 1,7 МПа.
  • Артикул: HA01B523604.
Материалы основных деталей
  • Корпус: углеродистая сталь EN 1.0460.
  • Крышка: углеродистая сталь EN 1.0460.
  • Седло: нержавеющая сталь EN 1.4305.
  • Плунжер: нержавеющая сталь EN 1.4112.
  • Биметаллическая пластина: RGR.
  • Уплотнения: графит и медь.
  • Встроенный фильтр: нержавеющая сталь EN 1.4301.
Габаритные размеры и масса

Для исполнения с резьбовым присоединением 3/4 высота H составляет 56 мм, размер h — 24 мм, монтажная длина L1 — 90 мм. Масса изделия — 1,5 кг.

Пропускная способность

При перепаде давления 0,2–1,6 МПа пропускная способность по горячему конденсату составляет от 300 до 600 кг/ч. Пропускная способность по холодному конденсату составляет от 900 до 2000 кг/ч. Значения для горячего конденсата приведены при температуре на 10 °C ниже температуры насыщения.

Монтаж

Допускается горизонтальная установка крышкой вверх или вертикальная установка. Предпочтительное положение при монтаже — горизонтальное.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы / Теплоснабжение
Материал
Стальные
Диаметр, (мм, дюйм)
20 (3/4)
Давление, бар
40
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Цвет
Без цвета
Артикул
211250
Объём одной штуки, м³
0.00173
Вес (кг)
3.595
Длина (мм)
150
Ширина (мм)
105
Высота (мм)
110
