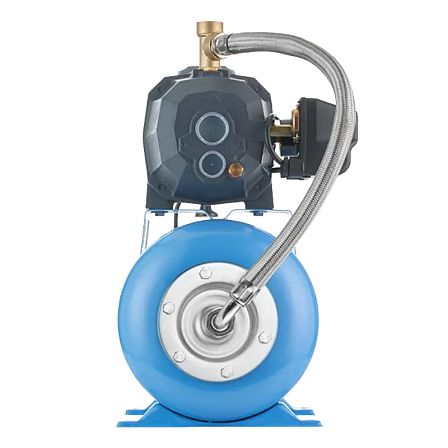

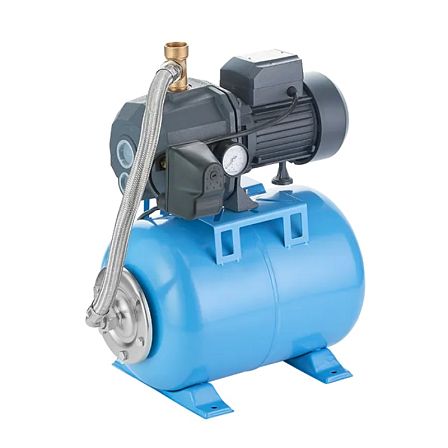

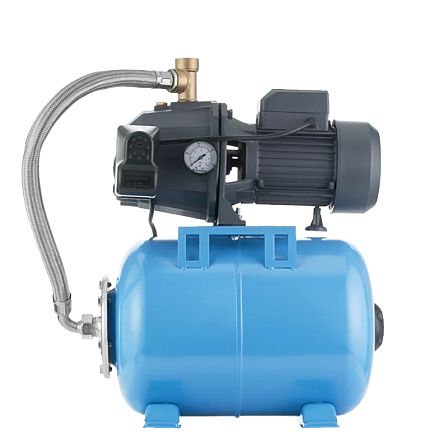

Станция авт.водоснабжения AUTO DP-750
- Описание
- Характеристики
- Видео о товаре
- Документация Аналогичные товары
Гидравлическая схема и принцип рециркуляции
В отличие от моноблочных систем со встроенным эжектором, модель DP-750 использует двухтрубную схему подключения к источнику. Гидравлический узел разделен на два контура:
-
Насосная часть: Поверхностный центробежный насос в чугунном корпусе, устанавливаемый в кессоне или техническом помещении.
-
Эжекторный узел (тип AP): Погружной элемент, опускаемый в воду.
Принцип действия основан на рециркуляции: часть перекачиваемой воды по напорной трубе возвращается вниз к эжектору, где, проходя через сопло Вентури, создает зону разряжения. Это обеспечивает подсос воды из источника и ее подъем по всасывающей трубе на поверхность.
Станция скомпонована с мембранным баком (гидроаккумулятором) емкостью 24 литра (углеродистая сталь), который стабилизирует давление и компенсирует гидроудары.
Инженерные данные и производительность
-
Тип агрегата: центробежный, поверхностный, с внешней эжекцией.
-
Номинальная мощность привода (P1): 750 Вт (0,75 кВт).
-
Параметры сети: 1 фаза, 220 В, 50 Гц.
-
Максимальный напор (Hmax): 40 метров водяного столба.
-
Конфигурация патрубков:
-
Всасывающая линия (вход): внутренняя резьба 1 ¼ дюйма (32 мм).
-
Напорно-циркуляционная линия (выход на эжектор): внутренняя резьба 1 дюйм (25 мм).
-
Раздача потребителю: внутренняя резьба 1 дюйм (25 мм).
-
-
Степень пылевлагозащиты: IPX4.
Автоматика и управление
Регулирование циклов работы осуществляется посредством электромеханического реле давления (тип PM/5), настроенного на заводе.
-
Включение: Замыкание контактов происходит при падении давления в системе до нижнего гистерезиса (Pmin).
-
Отключение: Размыкание цепи питания производится при наборе давления до верхнего предела (Pmax).
Визуальный мониторинг осуществляется по манометру. Гидроаккумулятор 24 л обеспечивает необходимый запас воды для предотвращения частого включения насоса при малых водоразборах.
Требования к монтажу и среде
Для корректной работы системы критически важно отсутствие подсоса воздуха в двухтрубной магистрали и наличие обратного клапана с сетчатым фильтром на входе эжектора.
-
Перекачиваемая среда: чистая холодная вода.
-
Механические включения: отсутствие длинноволокнистых частиц и абразива (песка), способных засорить диффузор эжектора.
-
Температура жидкости: от +1 до +35 °С.
Станция AUTO DP-750 (27260) поставляется комплектом (насос, бак 24л, реле, манометр, эжектор). Это техническое решение позволяет организовать водоснабжение из глубоких источников без применения погружных скважинных насосов, обеспечивая удобство обслуживания двигателя на поверхности.
