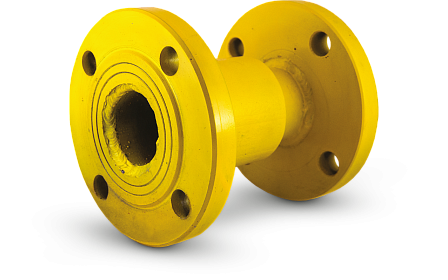

СИ-25 условный диаметр Ду = 25
- Описание
- Характеристики
- Документация
СИ-25 — изолирующее соединение с фланцевым присоединением для наружного газопровода с условным диаметром Ду 25 мм. Изделие предназначено для электрического разделения участков стального трубопровода при рабочем давлении до 1,6 МПа.
Назначение
Соединение устанавливают на наружных трубопроводах, транспортирующих природный газ или сжиженный углеводородный газ в паровой фазе. Оно обеспечивает электрическую изоляцию смежных участков газопровода, в том числе на границе участка, находящегося под действием катодной защиты. Резюме: СИ-25 применяется для предотвращения электрического контакта между участками трубопровода.
Присоединение и давление
Изделие имеет фланцевое присоединение и рассчитано на условный проход Ду 25 мм. Номинальное давление — Ру 1,6 МПа, или 16 кгс/см². Резюме: соединение предназначено для установки в газопровод Ду 25 с фланцами на давление Ру 16.
Конструктивные размеры
- условный диаметр — Ду 25 мм;
- внутренний диаметр прохода — 33 мм;
- строительная длина L1 — 159 мм;
- наружный диаметр фланца D — 115 мм;
- диаметр расположения крепежных отверстий D1 — 85 мм;
- количество крепежных отверстий — 4;
- диаметр крепежных отверстий — 18 мм;
- масса — около 2,8 кг.
Электроизоляционные свойства
Электрическое сопротивление постоянному току при напряжении 500 В составляет не менее 5 МОм. Параметр характеризует способность соединения электрически разделять участки трубопровода. Резюме: СИ-25 обеспечивает требуемую электроизоляцию фланцевого участка газопровода.
Материал и условия эксплуатации
Основной материал изделия — сталь 20. Климатическое исполнение — У1 по ГОСТ 15150-69; рабочая температура окружающей среды составляет от −40 до +80 °C, относительная влажность — до 98 % при +25 °C. Резюме: соединение рассчитано на наружную установку в указанных климатических условиях.
