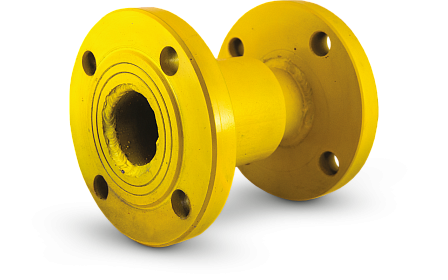

СИ-65 условный диаметр Ду = 65
- Описание
- Характеристики
- Документация
СИ-65 — изолирующее соединение с фланцевым присоединением для наружных газопроводов. Условный диаметр Ду 65 мм, максимальное рабочее давление Ру 1,6 МПа.
Назначение
Соединение предназначено для электрического разделения участков наружных трубопроводов, по которым транспортируется неэлектропроводящая среда: природный газ или сжиженный углеводородный газ в паровой фазе. Применяется на стальных газопроводах, в том числе для разделения участков, находящихся под действием катодной защиты.
Присоединение и основные параметры
- Тип присоединения: фланцевое, фланец/фланец.
- Условный проход: Ду 65 мм.
- Номинальное давление: Ру 1,6 МПа (16 кгс/см²).
- Внутренний диаметр: 78 мм.
- Длина L1: 195 мм.
- Наружный диаметр фланца D: 180 мм.
- Диаметр расположения крепежных отверстий D1: 145 мм.
- Количество отверстий: 4 шт.
- Диаметр крепежных отверстий: 20 мм.
- Масса: 9,5 кг.
Электроизоляционные свойства
Электрическое сопротивление постоянному току при напряжении 500 В составляет не менее 5 МОм. Изделие обеспечивает разрыв электрической цепи между смежными участками трубопровода.
Материал и условия эксплуатации
Корпус соединения изготовлен из стали 20. Климатическое исполнение — У1 по ГОСТ 15150-69. Рабочий диапазон температуры окружающей среды: от −40 до +80 °C; относительная влажность — до 98 % при +25 °C; атмосферное давление — от 86 до 106,7 кПа.
