Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой полнопроходной фланцевый LD, КШЦФ, Ду50, Ру16, сталь20, 11110500162MULD000000000

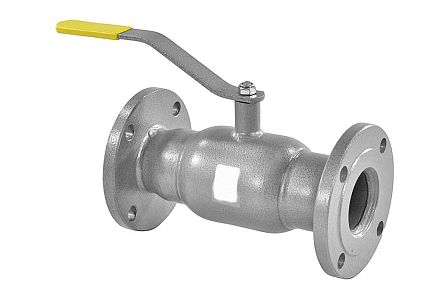

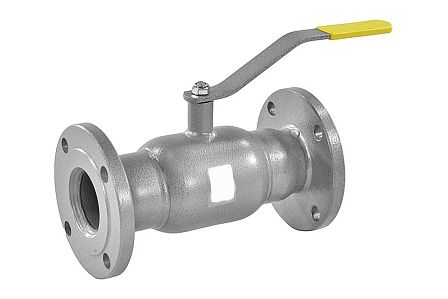

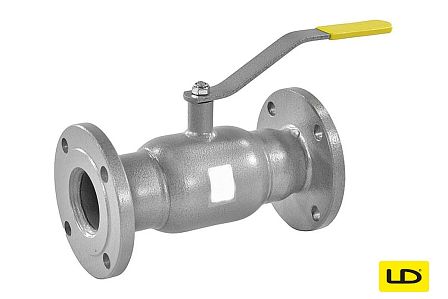

Кран шаровой полнопроходной фланцевый LD, КШЦФ, Ду50, Ру16, сталь20, 11110500162MULD000000000
АРТ: 11110500162MULD000000000

Кран шаровой полнопроходной фланцевый LD, КШЦФ, Ду50, Ру16, сталь20, 11110500162MULD000000000

АРТ: 11110500162MULD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Пароконденсатные системы
Тип управления
Ручка - рычаг
LD LD Бренд LD
Описание
Кран шаровой полнопроходной фланцевый LD, КШЦФ, Ду50, Ру16, сталь20, (артикул 11110500162MULD000000000) относится к типу трубопроводной арматуры с цельносварным корпусом. Оборудование предназначено для полной отсечки потока рабочей среды в коммуникациях с диаметром условного прохода Ду50 (DN50 / 50 мм).Проточная часть имеет полнопроходную конфигурацию: размер диаметра прохода шарового затвора составляет 50 мм, что точно эквивалентно внутреннему диаметру присоединяемого трубопровода. Данное исполнение сохраняет постоянство проходного сечения линии и минимизирует сопротивление потоку. Расчетное рабочее давление — Ру16 (PN16 / 1,6 МПа / 16 бар).

Конструктивная архитектура и фланцевая интеграция
Каркас изделия спроектирован в неразъемном цельносварном исполнении (КШЦФ), исключающем наличие болтовых разъемных швов корпуса. Монолитность внешней оболочки обеспечивает герметичность конструкции относительно внешней среды при температурных колебаниях и механических напряжениях трубопроводной сети.
Интеграция в магистраль производится фланцевым методом с присоединительными размерами фланцев по ГОСТ 33259-2015.

Материалы деталей и температурные лимиты
Материал корпуса и монтажных патрубков — конструкционная углеродистая сталь 20 (ст.20). Подвижный сферический затвор произведен из нержавеющей коррозионно-стойкой стали. Герметизация запорного элемента реализована фторопластовыми уплотнительными кольцами (PTFE). Класс герметичности затвора — «А» по ГОСТ 9544-2015 (допуск по утечкам — ноль).
Транспортируемые среды: сетевая и питьевая вода, водяной пар, природный и сжиженный газ, нефть, мазут и ГСМ.
Допустимый диапазон температур рабочей среды: от -40 °C до +200 °C.

Параметры запорного устройства LD 11110500162MULD000000000:
  • Класс оборудования: запорный шаровой кран
  • Конструктивный тип: КШЦФ (кран шаровой цельносварной фланцевый)
  • Производитель: LD
  • Номенклатурный номер (артикул): 11110500162MULD000000000
  • Условный проход: Ду50 / DN50 / 50 мм
  • Номинальное давление: Ру16 / PN16 / 1,6 МПа
  • Проходное сечение: полнопроходное
  • Монтажное исполнение: фланцевое
  • Конструктивное исполнение корпуса: цельносварное (неразъемное)
  • Материал корпуса: сталь 20 (ст.20)
  • Материал затвора: нержавеющая сталь
  • Тип управления: ручное (рычаг / рукоятка)
  • Диапазон рабочих температур: от -40 °C до +200 °C
  • Климатический класс: У1 / УХЛ1 (по ГОСТ 15150)
Принцип работы и технические директивы
Поворот запорной пробки осуществляется вручную с помощью стальной рукоятки. Подача рабочей среды допускается в обоих направлениях (реверсивный режим). Установка производится в любом пространственном положении на горизонтальных и вертикальных участках. Продукция соответствует правилам ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Использование изделия для изменения или регулирования объема расхода рабочей среды не допускается.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Пароконденсатные системы
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Полнопроходные
Материал
Стальные
Диаметр, (мм, дюйм)
50 (2)
Давление, бар
16
Максимальная рабочая температура t max, °C
+200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
3 года эксплуатации, но не более 3,5 лет с даты продажи
Цвет
Серые
Артикул
11110500162MULD000000000
Объём одной штуки, м³
0.00631
Вес (кг)
9.1
Длина (мм)
300
Ширина (мм)
165
Высота (мм)
127
