Главная \ Запорно - регулирующая арматура \ Ремонтно - соединительная арматура для труб \ Муфты соединительные ДРК \ Муфта соединительная ДРК Ду 80 Ру 16 (88-103) чугунная , для стальных ,чугунных и ПВХ труб 013-0592

-30%

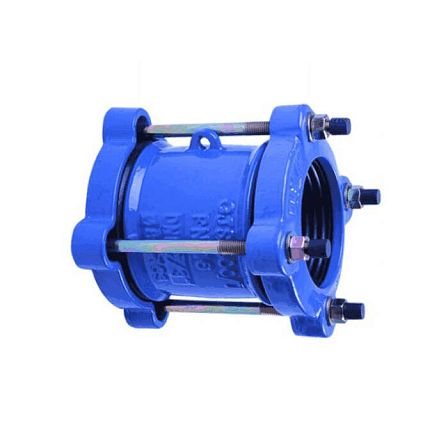

Муфта соединительная ДРК Ду 80 Ру 16 (88-103) чугунная , для стальных ,чугунных и ПВХ труб 013-0592

АРТ: 013-0592

-30%

Муфта соединительная ДРК Ду 80 Ру 16 (88-103) чугунная , для стальных ,чугунных и ПВХ труб 013-0592

АРТ: 013-0592

Краткие характеристики

Все характеристики

Страна производства

КИТАЙ

Класс товара

Промышленные

Область применения

Водоснабжение / Отопление / Теплоснабжение

Максимальное рабочее давление, бар

1.6

Товар не поставляется

Описание
Характеристики
Документация

Аналогичные товары

Описание

Муфта чугунная соединительная ДРК Ду80 предназначена для герметичного соединения труб с наружным диаметром от 88 до 103 мм. Номинальный диаметр изделия — DN 80, рабочее давление — PN 16, строительная длина — 150 мм.

Назначение
Муфта ДРК представляет собой двойной раструб компенсирующий с резиновыми уплотнениями. Применяется для соединения гладких концов труб в системах водоснабжения и на трубопроводах с неагрессивными жидкими средами. Допускается соединение чугунных и стальных труб в пределах указанного диапазона наружных диаметров.

Присоединительные размеры

Условный проход: DN 80.
Диапазон наружных диаметров труб: 88–103 мм.
Строительная длина: 150 мм.
Тип присоединения: раструбный, обжимной.
Количество крепежных болтов: 4 шт.
Резьба болтов: М12.

Рабочие параметры

Номинальное давление: PN 16.
Максимальное рабочее давление: 1,6 МПа, или 16 бар.
Допустимое угловое отклонение соединяемых труб: до 4°.
Допустимое осевое перемещение в соединении: ±2,5 мм.

Конструкция и материалы
Корпус и прижимные элементы изготовлены из высокопрочного чугуна. Герметизация соединения выполняется резиновыми манжетами из EPDM. Болты, гайки и шайбы выполнены из оцинкованной стали. Наружные чугунные детали имеют защитное эпоксидное порошковое покрытие.

Особенности применения
Муфта компенсирует незначительные смещения и угловые отклонения труб при монтаже. Изделие подбирают по фактическому наружному диаметру соединяемых труб, который должен находиться в диапазоне 88–103 мм.
