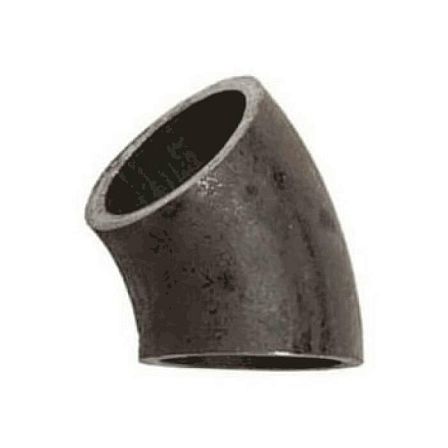

Отвод ст Дн76х3,5 (Ду65) 45гр б/шов п/привар ГОСТ 17375-2001
- Описание
- Характеристики
- Документация Аналогичные товары
Отвод стальной Дн76×3,5 (Ду65) предназначен для изменения направления трубопровода на 45°. Деталь выполнена в виде крутоизогнутого бесшовного отвода под стыковую сварку, с наружным диаметром 76 мм и толщиной стенки 3,5 мм, по ГОСТ 17375-2001.
Конструкция и назначение
Отвод применяется при монтаже стальных трубопроводов для поворота потока рабочей среды на угол 45°. Крутоизогнутая форма соответствует типу 3D: радиус кривизны составляет примерно 1,5 условного прохода. Соединение с трубой выполняется сваркой встык.
Основные размеры
- условный проход — Ду65 (DN 65);
- наружный диаметр — 76 мм;
- толщина стенки — 3,5 мм;
- угол поворота — 45°;
- радиус кривизны — 100 мм;
- строительная длина для отвода 90° — 200 мм;
- высота отвода — 41 мм.
Материал и исполнение
Изделие изготовлено из стали, имеет бесшовную конструкцию. Для исполнения 2 предусмотрены прямые участки под приварку. Покрытие отсутствует. Отвод рассчитан на присоединение к стальным трубам соответствующего наружного диаметра и толщины стенки.
Монтаж
Концы отвода соединяются с трубопроводом сварным стыковым соединением. Резьбовые, фланцевые и раструбные присоединения конструкцией не предусмотрены. Перед сваркой необходимо проверить соответствие геометрии и толщины стенок присоединяемых труб.
Нормативный документ
Конструкция, размеры и требования к бесшовным крутоизогнутым приварным отводам определяются ГОСТ 17375-2001. Отвод относится к деталям трубопроводов из углеродистой или низколегированной стали.
