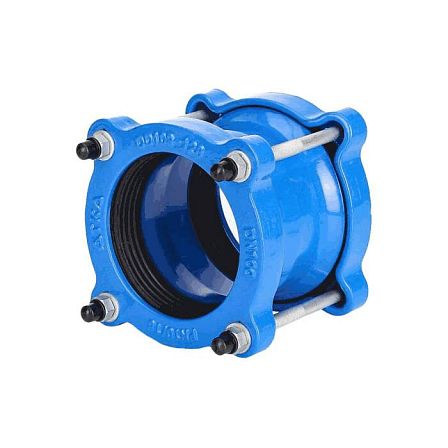

Муфта соединительная ДРК Ду 50 Ру 16 (59-72) чугунная , для стальных ,чугунных и ПВХ труб 013-3073
- Описание
- Характеристики
- Документация Аналогичные товары
Муфта чугунная соединительная ДРК Ду50 предназначена для механического соединения гладких концов труб с наружным диаметром от 59 до 72 мм. Изделие рассчитано на номинальное давление Ру16 и имеет строительную длину 150 мм. Соединение выполняется обжимным способом с применением резиновых уплотнений и стяжного крепежа.
Назначение. Муфта ДРК представляет собой двойной раструбный компенсирующий соединительный узел. Она применяется при монтаже, ремонте и замене участков трубопроводов, где необходимо соединить трубы без сварки и нарезания резьбы. Муфта может использоваться на прямых участках систем водоснабжения, водоотведения и транспортирования других неагрессивных жидких сред.
Присоединяемые трубы. Номинальный проход изделия — Ду50. Рабочий диапазон наружного диаметра труб составляет 59–72 мм, поэтому муфта подходит для труб соответствующего размера с гладкими концами. Конструкция ДРК допускает соединение стальных, чугунных, асбестоцементных и ПВХ-труб при соблюдении диапазона наружных диаметров и требований к подготовке поверхности труб.
Конструкция и герметизация. Корпус выполнен из чугуна. Герметичность соединения обеспечивают эластомерные уплотнительные манжеты, которые при затяжке болтов прижимаются к наружной поверхности трубы. Крепежные элементы стягивают раструбы муфты и создают необходимое обжимное усилие. Такой принцип монтажа не требует сварочных работ и позволяет выполнять соединение в условиях ограниченного доступа.
Рабочие параметры. Номинальное давление муфты — Ру16, что соответствует 1,6 МПа, или 16 бар. Строительная длина L составляет 150 мм. Для муфт данного типоразмера указывается применение в системах с водой и другими жидкими неагрессивными средами; температурный диапазон эксплуатации зависит от материала уплотнений и требований конкретного трубопровода.
Особенности монтажа. Перед установкой торцы труб очищают от загрязнений, ржавчины, отслаивающегося покрытия и острых кромок. Трубы вводят в муфту на требуемую глубину, после чего крепеж затягивают равномерно с обеих сторон. Конструкция допускает небольшое угловое отклонение осей соединяемых труб, однако окончательное значение следует принимать по технической документации на применяемую муфту.
Основные характеристики.
- Тип: соединительная муфта ДРК, двойной раструб компенсирующий.
- Условный проход: Ду50.
- Диапазон наружного диаметра труб: 59–72 мм.
- Номинальное давление: Ру16, 1,6 МПа.
- Строительная длина: 150 мм.
- Материал корпуса: чугун.
- Способ соединения: обжимной, с резиновыми уплотнениями и болтовым крепежом.
