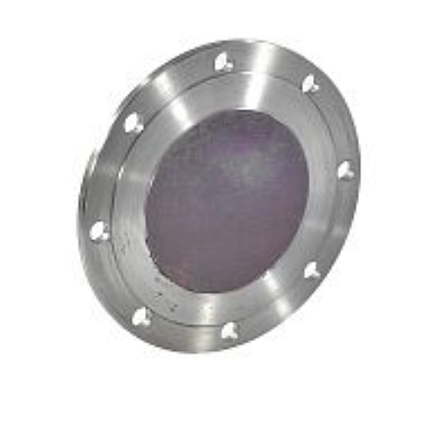

Заглушка ст фланцевая Ду250 Ру16 АТК 24.200.02.90
АРТ: 027-8533

Заглушка ст фланцевая Ду250 Ру16 АТК 24.200.02.90

АРТ: 027-8533
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Теплоснабжение
Давление, бар
16
Промдеталь Промдеталь Бренд Промдеталь
Описание

Заглушка стальная фланцевая Ду250 Ру16 АТК 24.200.02-90 предназначена для герметичного перекрытия конца трубопровода, патрубка или неиспользуемого ответвления. Изделие рассчитано на условный проход DN 250 и номинальное давление PN 16, соответствующее 1,6 МПа (16 кгс/см²).

Назначение

Заглушка устанавливается во фланцевом соединении для временного или постоянного отключения участка трубопровода. Присоединение выполняется болтами или шпильками через уплотнительную прокладку.

Основные параметры

  • Тип изделия: стальная фланцевая заглушка.
  • Нормативный документ: АТК 24.200.02-90.
  • Условный проход: Ду 250 (DN 250).
  • Условное давление: Ру 16 (PN 16).
  • Расчётное номинальное давление: 1,6 МПа, или 16 кгс/см².
  • Тип присоединения: фланцевый.

Исполнения уплотнительной поверхности

Стандарт АТК 24.200.02-90 предусматривает несколько исполнений заглушек: с соединительным выступом, с выступом, с шипом, с впадиной и под прокладку овального сечения. Исполнение уплотнительной поверхности выбирают по ответному фланцу и применяемой прокладке.

Габаритные данные для исполнения 1

Для заглушки исполнения 1 с соединительным выступом, Ду250 Ру16, нормативные размеры составляют: наружный диаметр D — 405 мм, диаметр расположения крепёжных отверстий D1 — 355 мм, диаметр уплотнительной поверхности D2 — 320 мм. Толщина заглушки b — 22 мм, толщина в зоне уплотнения b1 — 20 мм.

  • Количество крепёжных отверстий: 12 шт.
  • Диаметр отверстий: 26 мм.
  • Крепёж: болты или шпильки М24.
  • Масса заглушки исполнения 1: 19,0 кг.

Материал и условия применения

Марка стали определяется полным обозначением изделия и условиями эксплуатации. Для заглушек по АТК 24.200.02-90 применяют углеродистые, низколегированные или коррозионно-стойкие стали; стандарт распространяется на изделия для температур от −70 до +600 °C, при этом допустимые параметры конкретной заглушки зависят от марки материала и исполнения.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Теплоснабжение
Давление, бар
16
Количество в упаковке
1шт
Гарантия
1 год
Цвет
Без цвета
Артикул
027-8533
Материал
Стальные
Объём одной штуки, м³
0.00377
Диаметр мм, дюйм
250
Количество крепежных отверстий, шт
12
Вес (кг)
18.66
Длина (мм)
405
Ширина (мм)
405
Высота (мм)
23
Дата доставки в ваш город
Документация
паспорт на заглушки Техкомплект.pdf
234.49Кб
сертификат соответствия на заглушки Техкомплект.pdf
241.6Кб
